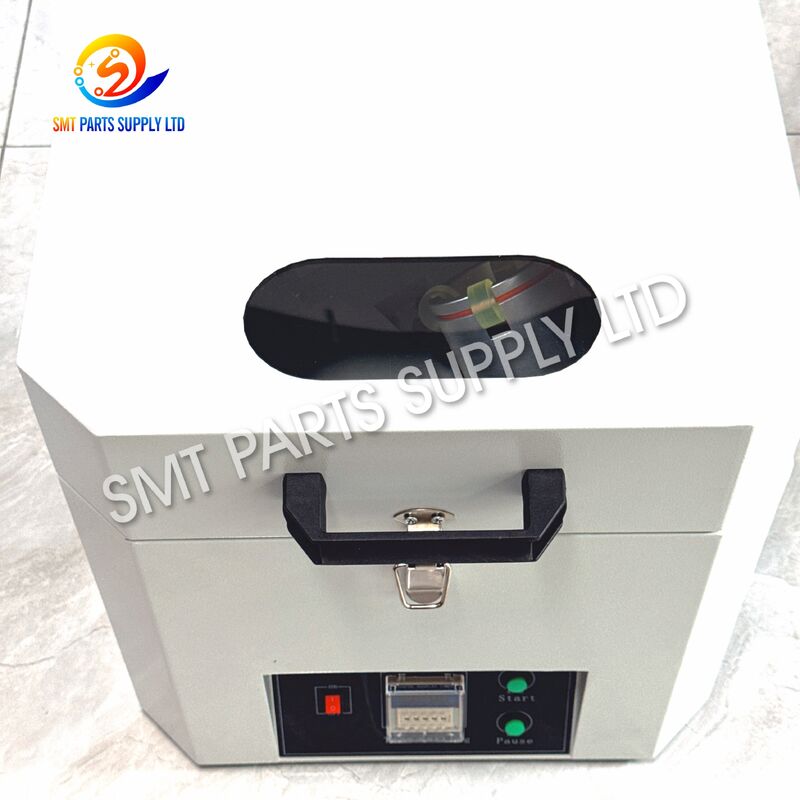

Misturador de Pasta de Solda Totalmente Automático ZD-400 com Duas Latas e 1000 RPM para Linhas SMT

ZD-400 Misturador de Pasta de Solda Totalmente Automático de Duas Latas para Linhas SMT

O misturador de pasta de solda totalmente automático ZD-400 foi projetado para a preparação controlada de pasta de solda antes do processo de impressão em stencil na produção de tecnologia de montagem em superfície (SMT). Utilizando um método de mistura combinado de revolução e rotação, a máquina ajuda a redistribuir uniformemente as partículas de solda e o fluxo dentro de um recipiente fechado, sem a necessidade de os operadores abrirem a lata de pasta de solda.

O dispositivo de fixação padrão acomoda dois recipientes de pasta de solda de 500 g comumente usados. Uma estrutura equilibrada de dupla posição suporta operação estável, enquanto um temporizador digital permite que os operadores estabeleçam um procedimento de preparação repetível para diferentes tipos de pasta de solda e requisitos de produção.

O ZD-400 é adequado para fábricas de eletrônicos, oficinas de montagem de PCBs, departamentos de produção SMT, laboratórios de pesquisa, centros de manutenção e linhas de produção que requerem condicionamento regular de pasta de solda. Sua construção fechada, painel de controle simples, função de parada automática e proteção de segurança da tampa o tornam prático para ambientes de produção diária.

Configurações publicadas comuns especificam um motor de 1350 RPM, aproximadamente 1000 RPM de velocidade de revolução, aproximadamente 500 RPM de velocidade de auto-rotação, entrada de energia AC 220 V, capacidade dupla de 500 g e um gabinete compacto medindo aproximadamente 400 × 400 × 420 mm. Os detalhes da configuração devem ser confirmados antes do pedido, pois a voltagem, o controlador do temporizador, o design do dispositivo de fixação e a rotulagem podem variar por lote de produção.

A pasta de solda é uma combinação cuidadosamente formulada de pó de liga metálica, fluxo, ativadores, agentes reológicos e outros materiais de processo. Durante o transporte, armazenamento refrigerado ou permanência prolongada, o material pode gradualmente se tornar menos uniforme.

As seguintes condições podem ocorrer:

Um processo de mistura repetível não pode corrigir pasta de solda vencida, contaminada, quimicamente danificada ou armazenada incorretamente. No entanto, pode ajudar a preparar pasta de solda utilizável de forma mais consistente antes da impressão, quando operada de acordo com as instruções de manuseio do fabricante da pasta.

Muitos produtos de pasta de solda são armazenados sob condições refrigeradas controladas. Quando removido do armazenamento, as diferenças de temperatura podem influenciar a viscosidade e o comportamento de impressão.

A pasta deve ser sempre condicionada de acordo com a folha de dados técnicos do fornecedor da pasta de solda. O misturador é uma ferramenta de preparação e não substitui o procedimento de recuperação de temperatura necessário.

A pasta de solda pode permanecer estacionária durante o armazenamento ou transporte. O sistema de fluxo e o pó metálico podem não permanecer perfeitamente distribuídos após uma permanência prolongada.

Um movimento controlado estilo planetário ajuda a redistribuir o material dentro da lata selada.

A agitação manual depende muito da técnica, velocidade, limpeza da ferramenta e duração da mistura do operador. Operadores diferentes podem obter resultados diferentes do mesmo lote de pasta de solda.

O ZD-400 fornece operação mecânica cronometrada, ajudando as fábricas a estabelecer um procedimento operacional padrão mais repetível.

Abrir um recipiente de pasta de solda e agitá-lo manualmente pode introduzir ar, poeira, umidade, fibras ou outro material estranho.

O ZD-400 mistura a pasta enquanto o recipiente original permanece fechado, reduzindo o contato direto desnecessário durante a preparação.

Os operadores geralmente precisam preparar a pasta de solda rapidamente antes de iniciar uma linha de impressão ou trocar de produtos. Um misturador automático reduz o trabalho manual contínuo e permite que o pessoal conclua outras tarefas de preparação enquanto o ciclo está em execução.

Um sistema de rotação de alta velocidade deve permanecer devidamente equilibrado. Uma diferença significativa entre as duas posições do dispositivo de fixação pode aumentar a vibração, o ruído e o estresse mecânico.

Quando apenas uma lata de pasta de solda está sendo misturada, um contrapeso adequado deve ser instalado no dispositivo de fixação oposto.

O ZD-400 fornece uma solução prática de preparação de pasta de solda através de cinco princípios operacionais principais.

A lata de pasta de solda permanece selada durante a operação. Isso minimiza a exposição desnecessária ao ambiente circundante e ajuda a manter um procedimento de trabalho mais limpo.

O recipiente gira em torno do eixo central enquanto simultaneamente gira em torno de seu próprio eixo. Este movimento combinado redistribui o material dentro do recipiente sem usar uma lâmina de mistura de contato direto.

O temporizador digital permite que o operador defina um ciclo de preparação. Uma vez concluído o período selecionado, a máquina para automaticamente.

Duas latas de pasta de solda podem ser processadas durante um ciclo. Quando apenas uma lata é usada, a segunda posição é equipada com um contrapeso o mais próximo possível do recipiente carregado.

O conjunto móvel está contido dentro do gabinete da máquina. Configurações comuns do ZD-400 incluem uma função de segurança vinculada à tampa destinada a parar ou impedir a operação quando a tampa é aberta.

Listagens publicadas do ZD-400 geralmente fornecem os valores de velocidade, capacidade, dimensões, potência, tensão, dispositivo de fixação e peso mostrados acima. As descrições do controlador do temporizador diferem entre os fornecedores, com algumas versões listando uma faixa de 1 a 99 minutos e outras usando faixas de configuração divididas. O controlador exato, plugue, tensão, dispositivo de fixação e dados da placa de identificação devem, portanto, ser confirmados em relação à unidade oferecida antes da compra.

O ZD-400 é usado principalmente antes da impressão em stencil de pasta de solda. Pode ser instalado na sala de preparação de pasta de solda, área de gerenciamento de materiais, estação de trabalho na linha SMT, laboratório de engenharia ou área de suporte de produção.

A máquina é adequada para:

• Produção SMT de alto mix e baixo volume.
• Montagem de PCBs de médio e alto volume.
• Linhas de protótipos e introdução de novos produtos.
• Processos de impressão em stencil manuais, semiautomáticos e automáticos.
• Provedores de serviços de fabricação de eletrônicos.
• Fábricas que operam múltiplos lotes de pasta de solda.
• Instalações que buscam um procedimento padronizado de preparação de pasta.
• Linhas de produção que utilizam recipientes comuns de pasta de solda de 500 g.
• Laboratórios que avaliam parâmetros de impressão de pasta de solda.
• Departamentos de reparo que realizam retrabalho de BGA, QFN, LED ou passo fino.

Verifique o rótulo da pasta de solda, número do lote, data de validade, condição de armazenamento e instruções do fornecedor.

Não misture pasta vencida, contaminada, vazando, seca, separada além do ponto de recuperação ou armazenada fora das condições permitidas.

Remova a pasta de solda necessária do armazenamento refrigerado e siga o período de recuperação de temperatura especificado pelo fabricante da pasta de solda.

Não confie no misturador para substituir os requisitos de condicionamento obrigatórios.

Antes de carregar:

• Confirme que a máquina está em uma superfície estável e nivelada.
• Verifique se a câmara não contém ferramentas ou objetos estranhos.
• Inspecione o dispositivo de fixação e os fixadores.
• Confirme se a tensão de alimentação corresponde à placa de identificação.
• Verifique se o cabo de alimentação e a conexão de aterramento estão seguros.
• Teste a função de segurança da tampa superior de acordo com o procedimento de manutenção.

Coloque uma lata de pasta de solda em cada dispositivo de fixação.

Para melhor estabilidade, use recipientes com peso total semelhante. Ao misturar apenas uma lata, instale o contrapeso fornecido ou especificado na posição oposta.

Instruções operacionais comuns recomendam minimizar a diferença de peso da esquerda para a direita para reduzir a vibração durante a operação de alta velocidade.

Gire o suporte cuidadosamente com a mão antes de ligar a máquina.

Confirme que:

• Ambos os recipientes estão corretamente assentados.
• As latas não tocam na câmara.
• O dispositivo de fixação está firmemente travado.
• Nenhum componente está solto.
• A estrutura rotativa pode se mover livremente.

Feche e fixe completamente a tampa superior.

Nunca opere a máquina com a tampa aberta, danificada, desviada ou travada incorretamente.

Selecione o tempo do ciclo de acordo com:

• Recomendações do fabricante da pasta de solda.
• Tipo e liga da pasta.
• Tamanho do recipiente.
• Duração do armazenamento.
• Procedimento interno da fábrica.
• Temperatura ambiente.
• Validação de engenharia de processo.

Evite assumir que um tempo de mistura é adequado para todas as pastas de solda.

Pressione o controle de início. O dispositivo de fixação inicia seu movimento combinado de revolução e rotação.

Os recipientes permanecem fechados enquanto o material interno é redistribuído.

Após o término do ciclo, aguarde o mecanismo parar completamente antes de abrir a tampa.

Não tente parar o conjunto rotativo com a mão.

Remova o recipiente cuidadosamente e inspecione sua condição externa.

Verifique:

• Vazamento.
• Deformação da tampa.
• Aumento anormal de temperatura.
• Rótulos soltos.
• Danos ao dispositivo de fixação.
• Ruído ou vibração incomuns registrados durante a operação.

Abra e use a pasta de solda de acordo com o procedimento de produção.

Registre o tempo de mistura, operador, lote, hora de abertura e linha de produção quando a rastreabilidade for necessária.

Selecionar o misturador de pasta de solda correto requer mais do que verificar o nome do modelo. Os compradores devem comparar a configuração elétrica, o tamanho do recipiente, o design do dispositivo de fixação, o volume de produção, a estrutura de segurança e o suporte pós-venda.

O dispositivo de fixação padrão do ZD-400 é tipicamente destinado a latas comuns de pasta de solda de 500 g.

Antes de fazer o pedido, forneça:

• Diâmetro do recipiente.
• Altura do recipiente.
• Peso líquido da pasta de solda.
• Peso bruto da lata carregada.
• Diâmetro da tampa.
• Fotografias do recipiente.
• Número necessário de recipientes por ciclo.

Para seringas, cartuchos, tubos de cola vermelha ou embalagens não padronizadas, um suporte personalizado pode ser necessário.

As especificações padrão comumente listam AC 220 V, 50/60 Hz. Alguns fornecedores podem fornecer uma versão AC 110 V.

Confirmar:

• Tensão nominal.
• Frequência.
• Padrão do plugue.
• Método de aterramento.
• País de destino.
• Tensão de alimentação da fábrica.

Não opere uma máquina de 220 V com uma fonte de 110 V, ou uma máquina de 110 V com uma fonte de 220 V, sem uma solução elétrica devidamente projetada.

A configuração padrão de duas latas é apropriada quando as fábricas preparam regularmente uma ou duas latas de 500 g.

Para avaliação de compra, calcule:

Um dispositivo de fixação adequado deve:

• Segurar o recipiente com segurança.
• Evitar movimento durante a rotação.
• Ser fácil de carregar e descarregar.
• Corresponder ao diâmetro do recipiente.
• Resistir ao desgaste normal de produção.
• Suportar operação equilibrada.
• Evitar danificar a lata ou o rótulo.

Peça ao fornecedor para confirmar:

• Intertravamento de segurança da tampa.
• Parada automática do ciclo.
• Método de parada de emergência.
• Conexão de aterramento.
• Proteção contra fusível ou sobrecarga.
• Rótulos de aviso corretos.
• Disponibilidade do manual do usuário.
• Conformidade elétrica para o mercado de destino.

O ZD-400 é vendido com diferentes versões de painel de temporizador. Confirme a faixa de configuração precisa e os incrementos de ajuste antes de fazer o pedido.

Uma ampla faixa de temporizador pode ser útil, mas a repetibilidade, a operação simples e o controle de parâmetros são mais importantes do que a duração máxima selecionável.

Verificar:

• Material do gabinete e acabamento da superfície.
• Qualidade de usinagem do dispositivo de fixação.
• Segurança dos fixadores internos.
• Instalação do motor.
• Condição dos rolamentos.
• Resistência da dobradiça da tampa.
• Mecanismo de travamento.
• Clareza do display.
• Resposta dos botões de controle.
• Proteção da embalagem.

Um teste pré-envio pode incluir:

O misturador deve fazer parte de um sistema completo de gerenciamento de pasta de solda, em vez de operar como um processo isolado.

Verificar:

• Fabricante.
• Liga.
• Classificação de partículas.
• Tipo de fluxo.
• Número do lote.
• Data de validade.
• Requisito de armazenamento.
• Condição de transporte.

Mantenha as condições de armazenamento especificadas pelo fabricante da pasta de solda. Use gerenciamento de material primeiro a expirar, primeiro a sair, quando apropriado.

Registrar:

• Hora de remoção da refrigeração.
• Início e fim da recuperação de temperatura.
• Modelo do misturador.
• Ciclo de mistura.
• Operador.
• Lote do recipiente.
• Hora de abertura.

Monitorar:

• Condição do rolo de pasta.
• Preenchimento da abertura do stencil.
• Eficiência de transferência.
• Altura da impressão.
• Área de impressão.
• Volume de impressão.
• Pontes.
• Depósito insuficiente.
• Manchas.
• Frequência de limpeza do stencil.

Use os resultados da inspeção da pasta de solda para validar todo o processo de preparação e impressão. O misturador ajuda a padronizar uma etapa de preparação, mas os resultados da impressão também dependem do design do stencil, pressão do rodo, velocidade de separação, condição da impressora, controle ambiental e propriedades da pasta de solda.

Não instale o misturador em um carrinho instável, mesa inclinada, prateleira fina ou superfície que amplifique a vibração.

• Limpe o gabinete externo com um pano limpo.
• Remova poeira e resíduos de pasta de solda prontamente.
• Verifique o dispositivo de fixação quanto a contaminação.
• Inspecione a tampa e a trava.
• Ouça ruídos anormais.
• Observe vibração durante a operação.
• Confirme a operação normal do temporizador.

• Verifique parafusos visíveis e fixadores do dispositivo de fixação.
• Inspecione o cabo de alimentação e o plugue.
• Teste a função de segurança da tampa.
• Verifique a condição do contrapeso.
• Inspecione pés de borracha ou suportes de nivelamento.
• Limpe a câmara interna após desconectar a energia.

• Inspecione o motor e o mecanismo de transmissão.
• Verifique os rolamentos quanto a ruído anormal ou folga.
• Examine os terminais elétricos.
• Verifique a precisão do temporizador.
• Confirme a continuidade do aterramento.
• Substitua componentes desgastados do dispositivo de fixação.
• Revise os registros de manutenção.

Instruções comuns para este tipo de máquina enfatizam manter a unidade limpa, verificar fixadores, verificar a resposta do interruptor da tampa e manter a instalação estável.

1. Leia o manual de operação antes de usar a máquina.
2. Confirme a tensão correta antes de conectar a energia.
3. Use uma tomada elétrica devidamente aterrada.
4. Mantenha a máquina em uma superfície estável e nivelada.
5. Não opere com tampa ou dispositivo de fixação danificados.
6. Não desvie do intertravamento de segurança.
7. Nunca toque no mecanismo rotativo durante a operação.
8. Aguarde até que o movimento pare completamente antes de abrir.
9. Mantenha as duas posições do dispositivo de fixação devidamente equilibradas.
10. Não misture recipientes vazando, rachados ou deformados.
11. Não coloque ferramentas soltas dentro da câmara.
12. Desconecte a energia antes da limpeza ou inspeção.
13. Mantenha crianças e pessoal não autorizado afastados.
14. Pare a operação imediatamente se ocorrer vibração severa.
15. Contate pessoal qualificado para serviço elétrico.

Por favor, forneça:

• Quantidade necessária.
• País de destino.
• Endereço de entrega ou porto mais próximo.
• Tensão necessária.
• Padrão do plugue.
• Dimensões da lata de pasta de solda.
• Peso bruto de cada recipiente carregado.
• Fotografias da lata de pasta de solda.
• Necessidade de dispositivos de fixação personalizados.
• Método de envio preferido.
• Termos comerciais solicitados.
• Data de entrega solicitada.

Fornecer essas informações permite que o fornecedor confirme a compatibilidade e prepare uma cotação mais precisa.

Sim. A configuração padrão é projetada para acomodar duas latas comuns de pasta de solda de 500 g durante um ciclo. Ambos os lados devem ter peso total semelhante. Quando apenas uma lata é carregada, instale um contrapeso apropriado no dispositivo de fixação oposto para manter o equilíbrio.

Não. A principal vantagem da máquina é que a pasta de solda pode ser misturada dentro de seu recipiente fechado. Isso reduz o contato direto do operador e a exposição ambiental desnecessária. O recipiente deve ser selado corretamente e inspecionado quanto a vazamentos, rachaduras ou deformações antes do carregamento.

Sempre siga os requisitos de condicionamento fornecidos pelo fabricante da pasta de solda. O misturador não deve ser tratado como um substituto para o procedimento de recuperação de temperatura especificado. Manuseio incorreto pode causar condensação, problemas de viscosidade, instabilidade de impressão ou vida útil reduzida.

Sim, desde que o dispositivo de fixação oposto contenha um contrapeso adequado. Os dois lados devem permanecer bem equilibrados. Operar com uma grande diferença de peso pode causar vibração excessiva, ruído anormal, redução da estabilidade ou desgaste mecânico prematuro.

O dispositivo de fixação padrão destina-se principalmente a latas comuns de pasta de solda de 500 g. Seringas, cartuchos, tubos de adesivo, recipientes de cola vermelha e embalagens especiais podem exigir um dispositivo de fixação personalizado. Por favor, forneça o diâmetro, altura, peso bruto e fotografias do recipiente para confirmação de compatibilidade.
