Braço de Grampo de Aço de Precisão Panasonic N210098763AB para CM602 e Suporte NPM com Engate Mecânico

Braço de fixação de aço Panasonic N210098763AB para suporte CM602 NPM

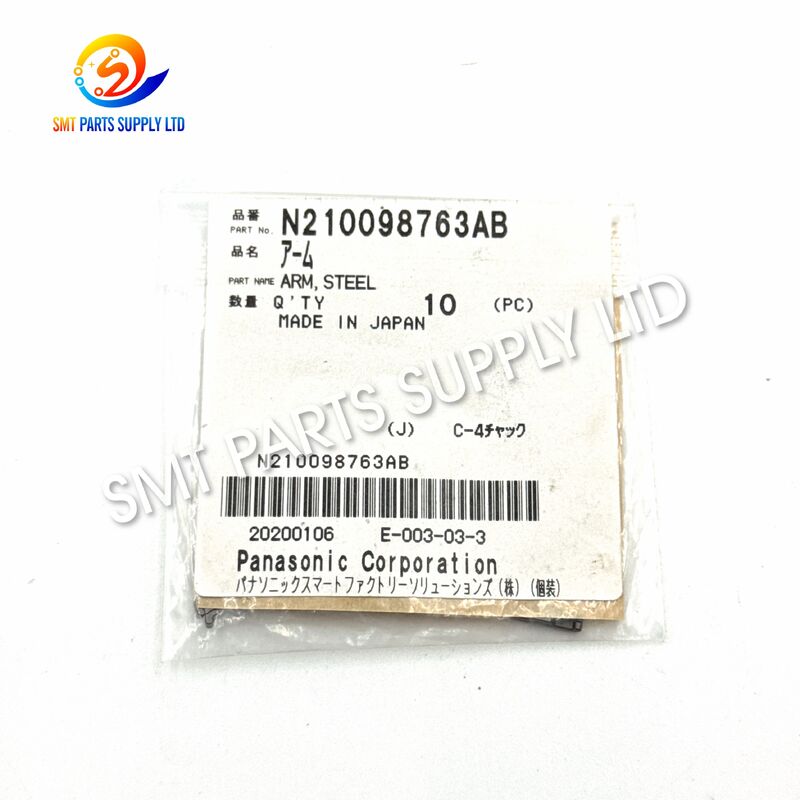

O braço de fixação de aço Panasonic N210098763AB é uma peça sobressalente mecânica de precisão comumente listada para conjuntos de suporte de máquina de posicionamento CM602 e NPM SMT. Também é descrito nos catálogos de peças como “ARM, STEEL”, “Clamp Arm” ou “Holder 12 Clamp Arm”. Seu objetivo principal é fornecer engate mecânico controlado dentro do suporte de bico ou mecanismo de cabeçote de posicionamento aplicável.

Durante a produção de eletrônicos em alto volume, os componentes do cabeçote de posicionamento completam milhares de movimentos operacionais. Movimentos repetidos, contaminação, impacto mecânico, instalação incorreta ou desgaste nas peças adjacentes podem afetar o movimento e o engate do braço de fixação. A substituição de um braço torto, desgastado, rachado ou danificado pode ajudar a restaurar a operação mecânica do conjunto do suporte após a inspeção completa do mecanismo do cabeçote.

Para pedidos precisos, os clientes devem fornecer o número completo da peçaN210098763AB, modelo da máquina, especificação do cabeçote de posicionamento, quantidade necessária e fotografias do componente existente. CM602 e NPM são as aplicações listadas de forma mais consistente, mas a compatibilidade deve ser verificada em relação ao conjunto de suporte instalado e à lista de peças da máquina antes da compra.

A referência N210098763AB é consistentemente identificada em listas de peças SMT independentes como um braço de fixação de aço associado a aplicações de suporte CM602 e NPM.

O braço utiliza uma estrutura de aço compacta adequada para movimentos mecânicos repetidos dentro do mecanismo de suporte compatível. Sua forma rígida ajuda a manter a geometria de engate necessária quando o componente é instalado corretamente.

O número completo da peçaN210098763ABpermite que as equipes de manutenção distingam este componente de braços visualmente semelhantes usados ​​em outros cabeçotes, suportes ou gerações de máquinas.

Esta peça está associada à seção de fixação mecânica do suporte do bico ou conjunto do cabeçote de posicionamento aplicável, e não ao alimentador, servo-driver, placa de controle, válvula ou sistema de sensor.

O braço de fixação pode ser estocado como parte de um estoque de manutenção SMT para reparo de equipamentos, manutenção planejada e substituição de emergência.

O produto é compacto e pode ser embalado individualmente ou consolidado com outras peças de máquinas SMT, ajudando as fábricas no exterior a reduzir os custos de envio separados.

Os clientes podem enviar informações da máquina e fotografias de peças antigas antes de fazer o pedido. Isso ajuda a identificar possíveis diferenças na configuração do cabeçote, na posição do suporte, no sufixo de revisão e nas dimensões dos componentes.

O braço de fixação funciona como parte de um conjunto mecânico móvel. Pode ser necessário substituí-lo quando a inspeção revelar danos físicos, desgaste excessivo, movimento inadequado ou engate incorreto.

Ciclos repetidos de fixação e liberação podem desgastar gradualmente a área de contato do braço, a seção de articulação, a superfície de montagem ou a borda de retenção.

A taxa de desgaste pode depender de:

• Horas diárias de produção
• Frequência do ciclo do cabeçote de posicionamento
• Qualidade de manutenção da máquina
• Limpeza do conjunto do suporte
• Condição da mola relacionada
• Alinhamento do suporte
• Colisões de componentes anteriores
• Práticas de lubrificação quando aplicável

Uma área de contato desgastada pode alterar a forma como o braço engata no componente de suporte relacionado.

Uma colisão do bico, queda do conjunto do cabeçote, movimento manual forçado, uso incorreto da ferramenta ou material estranho dentro do mecanismo pode entortar ou danificar o braço.

Mesmo pequenas deformações podem causar:

• Movimento restrito
• Contato desigual
• Engajamento incorreto do titular
• Interferência mecânica
• Ruído operacional incomum
• Alarmes de suporte repetidos
• Desgaste acelerado das peças adjacentes

Um braço visivelmente dobrado não deve ser esticado e reutilizado sem a devida avaliação técnica.

Poeira, resíduos de graxa, material adesivo, fragmentos de componentes quebrados ou outra contaminação podem acumular-se ao redor do mecanismo móvel.

A contaminação pode:

• Aumentar o atrito
• Restringir o deslocamento do braço
• Impedir o envolvimento total
• Danos nas superfícies de contato
• Crie movimentos irregulares
• Afeta a ação de retorno por mola

A limpeza deve ser concluída de acordo com o procedimento de manutenção da máquina.

O braço de aço pode operar em conjunto com uma mola ou outro mecanismo de retorno. Uma mola fraca, quebrada, ausente ou instalada incorretamente pode causar movimentos anormais do braço.

Substituir apenas o braço pode não resolver o problema quando a mola estiver danificada.

Um suporte, eixo, pino de articulação, bucha, parafuso de montagem ou bloco de contato danificado pode exercer força anormal no braço de fixação.

Todo o conjunto mecânico deve ser inspecionado antes de instalar o substituto.

O braço pode falhar prematuramente quando instalado:

• Na direção errada
• Em uma posição incorreta do suporte
• Com o fixador errado
• Com uma mola inadequada
• Sob força de aperto excessiva
• Sem folga adequada
• Com contaminação presa por baixo
• Com componentes circundantes incompatíveis

Fotografar a montagem original antes da desmontagem pode reduzir erros de instalação.

Esses sintomas também podem ser causados ​​por outras peças no conjunto do cabeçote de posicionamento. Recomenda-se uma inspeção mecânica completa antes de decidir qual componente deve ser substituído.

A instalação do braço de fixação N210098763AB correspondente corretamente fornece uma solução prática de reparo quando for confirmado que o braço existente está desgastado, danificado, deformado ou ausente.

O braço de substituição deve corresponder ao exigido:

• Forma geral
• Espessura do material
• Tamanho do furo pivô
• Perfil de contato
• Orientação de montagem
• Posição do suporte
• Ponto de engajamento da primavera
• Configuração principal

Uma aparência semelhante por si só não confirma a intercambialidade.

O código completo deve ser escrito como:

N210098763AB

O sufixo final é importante. Os compradores não devem fazer pedidos apenas por descrições como “braço NPM”, “braçadeira CM602” ou “braço de suporte”.

A peça pode ser usada para:

• Manutenção corretiva de máquinas
• Manutenção preventiva do cabeçote de colocação
• Reparo do mecanismo porta-bico
• Reforma de máquinas usadas
• Preparação de peças sobressalentes da linha de produção
• Substituição de componentes mecânicos danificados
• Estoque de manutenção para fábricas no exterior
• Inventários de empresas de serviços de equipamentos

Fornecer a fotografia da peça antiga e as informações da máquina permite que o fornecedor compare a estrutura visível antes do envio.

As fotografias recomendadas incluem:

N210098763AB é listado de forma mais consistente como um braço de fixação para equipamentos CM602 e NPM. Uma referência de peças mais ampla também associa o código às configurações NPM-TT2, NPM-W2, CM402, CM212 e DT401. Como esta lista mais ampla de modelos não é consistente em todos os catálogos, os compradores devem tratá-la apenas como uma referência de verificação e não como prova de compatibilidade universal.

As informações oficiais do produto da Panasonic descrevem o equipamento NPM como um maquinário de posicionamento modular que usa diferentes configurações de cabeçote de posicionamento. Esta é uma das razões pelas quais a série exata da máquina por si só pode não ser suficiente para a seleção de peças sobressalentes.

N210098763AA e N210007284AB aparecem ao lado de N210098763AB em algumas listas de peças sobressalentes SMT, mas essas referências não devem ser apresentadas como substituições garantidas. O sufixo, perfil, configuração do cabeçote e posição de instalação devem ser verificados separadamente.

O braço é comumente comercializado para aplicações de suporte CM602. Pode ser utilizado quando o braço instalado é confirmado como N210098763AB e requer substituição devido a desgaste ou danos físicos.

A peça também é comumente listada para equipamentos de posicionamento NPM. A configuração exata da máquina NPM e do cabeçote deve ser incluída na consulta porque diferentes modelos de NPM podem usar diferentes cabeçotes de posicionamento e montagens mecânicas.

N210098763AB pode ser considerado quando a inspeção confirmar um braço danificado dentro do porta-bico ou mecanismo porta-grampo relevante.

As seguintes peças devem ser verificadas ao mesmo tempo:

• Corpo do suporte
• Primavera de retorno
• Pino de articulação
• Parafuso de montagem
• Eixo ou bucha
• Superfície de contato
• Montagem do bico
• Conexões pneumáticas ao redor da cabeça
• Sensores relacionados ao posicionamento do suporte
• Paradas mecânicas

As fábricas que operam máquinas compatíveis podem manter os braços de fixação verificados em estoque de manutenção.

Um plano de estoque prático pode incluir:

As empresas de serviços de equipamentos SMT podem usar o braço ao reconstruir cabeçotes compatíveis ou preparar máquinas usadas para revenda.

Antes de concluir a remodelação, os técnicos devem verificar:

• Movimento mecânico livre
• Orientação correta do braço
• Engajamento do titular
• Ação de retorno por primavera
• Calibração da cabeça
• Operação do bico
• Status de alarme da máquina
• Resultados de colocação de teste

Este braço de fixação pode apoiar atividades de manutenção em:

• Fábricas de serviços de fabricação de eletrônicos
• Instalações de eletrônica automotiva
• Fábricas de eletrônicos de consumo
• Fabricantes de controle industrial
• Fábricas de equipamentos de comunicação
• Empresas de montagem de LED
• Linhas de produção de eletrônica de potência
• Fábricas de painéis de controle de eletrodomésticos
• Fabricação de eletrônicos médicos
• Centros de reparo de equipamentos SMT
• Negócios de distribuição de peças de reposição
• Empresas de reforma de equipamentos usados

N210098763AB é um componente mecânico passivo. Não gera movimento elétrico, pneumático ou motorizado por si só.

O braço permanece na posição especificada dentro do conjunto do suporte. Sua posição de repouso pode ser mantida por uma mola, estrutura de pivô, geometria de suporte ou outro componente mecânico.

Durante a sequência de operação da máquina, a força é transferida através do mecanismo de posicionamento relevante.

Dependendo do desenho exato da cabeça, esta força pode fazer com que o braço:

• Girar
• Mudança
• Abrir
• Fechar
• Reter
• Liberar
• Entre em contato com o titular
• Retorne à sua posição original

A superfície de contato do braço engata no componente de suporte correspondente. As dimensões e o alinhamento corretos permitem que o mecanismo mantenha a relação mecânica necessária.

Quando a força operacional é removida ou invertida, o braço se afasta da posição de engate.

Uma mola ou componente relacionado pode ajudar a retorná-lo à sua posição normal.

O movimento se repete durante a produção. A operação confiável depende de:

• Geometria correta do braço
• Instalação adequada
• Limpe as superfícies de contato
• Folga de pivô adequada
• Condição correta da mola
• Fixadores seguros
• Componentes do suporte não danificados
• Ajuste adequado da máquina

A disposição exata dos componentes depende do modelo do cabeçote de posicionamento.

O primeiro requisito de seleção é uma correspondência exata com:

N210098763AB

Não omita o finalABsufixo.

Em vez de escrever apenas “NPM”, forneça a designação completa da máquina.

Os exemplos podem incluir:

• CM602
• Série NPM exata
• NPM-W2
• NPM-TT2
• Outro modelo apresentado na BOM do equipamento

O modelo completo auxilia na análise de compatibilidade, mas não substitui a verificação do número da peça.

Forneça a especificação do cabeçote, a etiqueta de identificação do cabeçote, a quantidade de bicos ou o código de montagem do suporte.

A mesma plataforma de máquina pode ser equipada com mais de um tipo de cabeçote.

Verifique a substituição em relação ao braço removido quanto a:

O catálogo de peças da máquina ou lista de materiais deve ser tratado como referência de seleção preferencial.

Sempre que possível, forneça:

• Número de série da máquina
• Número de série da cabeça
• Código de montagem
• Diagrama de peças explodidas
• Número de peça existente
• Registro de compra anterior

O cliente deverá rever a condição oferecida antes de efetuar a encomenda.

A condição de fornecimento deverá ser confirmada na cotação.

Possíveis solicitações podem incluir:

• Original novo
• Originais usados
• Remodelado
• Compatível novo

O cliente deverá rever a condição oferecida antes de efetuar a encomenda.

Indique a quantidade de reparo imediato e a quantidade esperada de estoque sobressalente.

Por exemplo:

Envie o país de destino, código postal, transportador preferencial e data de entrega necessária.

Esta informação permite ao fornecedor calcular:

• Opções de envio disponíveis
• Custo estimado de frete
• Requisitos de embalagem
• Tempo de trânsito estimado
• Possibilidades de envio consolidadas

Antes de solicitar um orçamento, prepare as seguintes informações:

Informações completas ajudam a reduzir atrasos e remessas incorretas.

O registro do pedido e a etiqueta da embalagem devem mostrar o código completoN210098763AB.

O braço deve ser inspecionado quanto a:

• Flexão visível
• Rachaduras
• Bordas quebradas
• Arranhões graves
• Corrosão
• Contaminação
• Marcas de reparo anormais
• Áreas de montagem danificadas

Quando uma amostra de referência estiver disponível, o braço fornecido pode ser comparado com o perfil, espessura, posição do furo e formato de contato da amostra.

O orifício de articulação, a seção de contato, a interface da mola e a orientação de montagem devem ser verificados quanto a inconsistências óbvias.

A quantidade da embalagem deve ser verificada em relação ao pedido de compra e à lista de embalagem.

O produto deve ser protegido de:

• Impacto
• Compressão
• Coçar
• Umidade
• Ferrugem
• Misturando com outros números de peça
• Perda de pequenos componentes

A instalação deve ser concluída por técnicos de manutenção SMT treinados.

1. Pare o equipamento usando o procedimento de desligamento aprovado.
2. Isole a energia elétrica e pneumática quando necessário.
3. Mova o cabeçote de colocação para uma posição de manutenção segura.
4. Registre a estrutura atual do suporte antes da desmontagem.
5. Tire fotos das posições do braço, da mola, do suporte e do fixador.
6. Remova o braço existente com ferramentas adequadas.
7. Inspecione o braço removido quanto a desgaste, rachaduras ou dobras.
8. Verifique o suporte, o pino de articulação, a mola, os parafusos e os componentes adjacentes.
9. Limpe cuidadosamente a área de montagem.
10. Compare o novo braço com o componente removido.
11. Confirme a direção de montagem correta.
12. Instale o braço sem aplicar força excessiva.
13. Reinstale a mola e os componentes relacionados corretamente.
14. Verifique se o mecanismo se move livremente.
15. Conclua a calibração da máquina quando necessário.
16. Execute a máquina em modo de manutenção ou teste.
17. Confirme que nenhum alarme relacionado permanece.
18. Execute um teste de produção controlado.
19. Reinspecione a montagem após o ciclo de teste.
20. Registre a substituição no registro de manutenção.

Siga sempre o manual de manutenção aprovado e os procedimentos de segurança no local de trabalho para a máquina específica.

Limpe o mecanismo de acordo com o cronograma de manutenção. Não use produtos químicos inadequados ou ferramentas abrasivas em superfícies de precisão.

Verifique:

• Estrutura dobrada
• Rachaduras
• Montagem solta
• Desgaste irregular
• Corrosão
• Movimento restrito
• Marcas de contato anormais

O braço pode parecer danificado porque a mola relacionada está fraca, quebrada ou instalada incorretamente.

Não force o suporte além de sua faixa normal de deslocamento. Força excessiva pode danificar o braço, o suporte, a mola ou a seção de articulação.

Um registro útil deve conter:

• Número da máquina
• Número de série da máquina
• Modelo de cabeça
• Data da falha
• Sintoma observado
• Número da peça removido
• Número da peça instalada
• Nome do técnico
• Resultado do teste
• Data da inspeção de acompanhamento

Guarde peças de reposição:

• Em sacos individuais etiquetados
• Em um ambiente seco
• Longe de materiais corrosivos
• Protegido do impacto
• Separados por número de peça
• Dentro de um armário fechado de peças de reposição

O custo do frete, prazo de entrega e disponibilidade de envio são confirmados de acordo com o destino, peso da embalagem, quantidade do pedido e serviço selecionado.

Nós nos concentramos em peças de reposição para montagem eletrônica e equipamentos de produção SMT.

Os clientes podem fornecer o número da peça, o modelo da máquina e as fotografias do produto antes de fazer o pedido.

N210098763AB pode ser embalado com outros itens necessários, incluindo:

• Bicos SMT
• Peças do alimentador
• Filtros
• Sensores
• Válvulas
• Motores
• Motoristas
• Painéis de controle
• Cintos
• Cabos
• Titulares
• Molas
• Rolamentos
• Peças de máquinas mecânicas

Apoiamos consultas da Europa, América do Norte, Sudeste Asiático e outros mercados internacionais.

A cotação pode especificar:

• Condição oferecida
• Número da peça
• Quantidade
• Preço unitário
• Tempo de espera
• Método de embalagem
• Opção de envio
• Condições de pagamento
• Condições de garantia

Pequenos componentes mecânicos são etiquetados e protegidos para reduzir danos ou misturas durante o transporte internacional.

N210098763AB é um braço de fixação mecânico de aço comumente listado para conjuntos de suporte de máquina de posicionamento CM602 e NPM compatíveis. Ele suporta o movimento de fixação ou retenção do mecanismo mecânico relacionado.

Nenhuma compatibilidade universal deve ser assumida. As máquinas NPM podem usar diferentes cabeçotes de posicionamento e configurações de suporte. Forneça o modelo exato da máquina, a especificação do cabeçote, a lista técnica do equipamento e as fotografias das peças antigas antes de fazer o pedido.

A intercambialidade direta não deve ser assumida. Embora ambas as referências apareçam nas listagens de peças relacionadas, o sufixo, as dimensões, o perfil, a posição do suporte e a configuração do equipamento devem ser verificados antes da substituição.

Forneça N210098763AB, quantidade necessária, modelo da máquina, tipo de cabeçote, condição de fornecimento preferencial, país de destino, código postal e fotografias nítidas do componente existente e da posição de instalação.

Sim. Por favor, envie os números das peças e quantidades dos bicos, suportes, molas, filtros, válvulas, sensores, correias, motores, drivers, peças do alimentador ou placas de controle necessárias para verificação consolidada e embalagem.

Envie o número completo da peça, quantidade, modelo da máquina, informações do cabeçote de posicionamento, destino e fotografias do produto para obter um orçamento preciso.

FORNECIMENTO DE PEÇAS SMT LTDA

Pessoa de contato:Tomas Tang
Departamento:Departamento de Vendas
Telefone:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Endereço:D-D526, Haye TechnoPark, No. 93 Weihe Road, Distrito do Parque Industrial, Suzhou, Jiangsu, 215127, China

Aceitamos consultas de fábricas SMT, fabricantes de eletrônicos, empresas de manutenção, recondicionadores de equipamentos e distribuidores de peças de reposição.

Panasonic e todos os nomes de modelos de equipamentos referenciados são usados ​​apenas para explicar a aplicação pretendida e auxiliar na identificação de peças sobressalentes. Todas as marcas registradas pertencem aos seus respectivos proprietários. A disponibilidade, condição, compatibilidade, garantia e prazos de entrega do produto estão sujeitos à cotação final.
