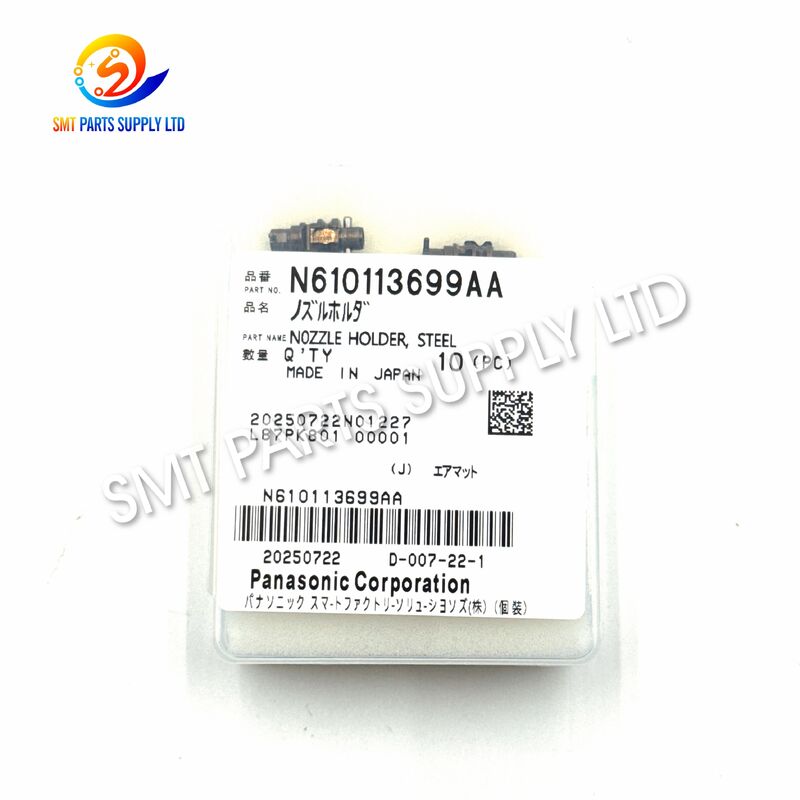

Suporte de bico de aço Panasonic N610113699AA para cabeça NPM H16

O suporte de bico de aço Panasonic N610113699AA é um componente mecânico de precisão usado em conjuntos de cabeçote de posicionamento de alta velocidade NPM compatíveis. Ele fornece o suporte mecânico e a interface de posicionamento necessária para operações estáveis ​​de instalação, movimentação e coleta de componentes do bico. Referências de produtos disponíveis publicamente geralmente identificam esta peça como um NPM H16 ou suporte de cabeçote de 16 bicos, com referências adicionais ao NPM-D3 e configurações selecionadas de 16 cabeçotes NPM-W ou NPM-W2. A configuração da máquina deve sempre ser verificada antes do pedido.

Fabricado em aço para oferecer resistência mecânica e estabilidade dimensional, o suporte é destinado a ambientes de produção SMT exigentes, onde os cabeçotes de posicionamento operam continuamente em alta velocidade. Um suporte de bico corretamente ajustado ajuda a manter o alinhamento do bico, o movimento vertical controlado, a captação de vácuo confiável e o posicionamento repetível dos componentes.

O suporte N610113699AA é adequado para manutenção preventiva, reconstrução do cabeçote de colocação, substituição de peças danificadas e estoque de peças sobressalentes de longo prazo. Ele pode ser fornecido para fábricas SMT, fabricantes de EMS, empresas de serviços de equipamentos, reconstrutores de máquinas e distribuidores internacionais de peças de reposição.

Antes do envio, os clientes devem fornecer o modelo da máquina, o tipo de cabeçote de posicionamento, o número completo da peça e fotografias nítidas do componente existente. Este processo de confirmação reduz o risco de encomendar um porta-bico visualmente semelhante, mas mecanicamente diferente.

As listagens públicas também associam N610113699AA a referências de sufixos posteriores, como N610113699AB ou N610113699AC, enquanto N210081891AB aparece em algumas descrições de titulares relacionadas ou listas de componentes principais. Estes números não devem ser automaticamente tratados como intercambiáveis ​​sem confirmação técnica.

O porta-bico opera dentro de um sistema mecânico de alta velocidade. Durante a produção, pode ocorrer movimento vertical contínuo, aceleração repetida, vibração, pressão de contato e exposição a resíduos de fluxo, poeira, óleo ou partículas finas. Mesmo quando a máquina de colocação permanece operacional, a deterioração gradual do suporte pode reduzir a estabilidade de recolha e colocação.

A operação contínua pode desgastar gradualmente as superfícies de contato, orientação ou suporte do suporte. Pequenas alterações dimensionais podem afetar a relação entre o bico, o eixo, a mola e os componentes adjacentes do cabeçote.

Uma configuração incorreta do bico, componente levantado, alimentador danificado, PCB empenada, erro de programação ou colisão acidental do cabeçote podem entortar ou danificar o suporte. Uma peça pode parecer normal externamente e ainda apresentar uma pequena deformação que afeta o movimento.

Poeira, partículas de pasta de solda, resíduos de adesivo ou lubrificante seco podem entrar no mecanismo móvel. A contaminação aumenta o atrito e pode impedir o movimento suave do suporte.

O uso de ferramentas inadequadas, força excessiva, lubrificantes incorretos ou um método de limpeza inadequado pode danificar as superfícies de precisão. Um porta-bico nunca deve ser polido, retificado ou modificado sem um procedimento técnico aprovado.

Porta-bicos semelhantes podem ter pequenas diferenças estruturais. Instalar a revisão errada pode causar mau encaixe, curso limitado, ruído incomum ou retenção instável do bico.

As linhas SMT de alto volume podem funcionar continuamente em vários turnos. O movimento repetido eventualmente aumenta a possibilidade de fadiga, folga, desgaste superficial ou variação de posição.

Nem todo erro de coleta ou posicionamento é causado pelo porta-bico. O bico, o eixo, o filtro de vácuo, o anel de vedação, a mola, o sensor, a válvula solenóide, o sistema de câmera, a configuração do alimentador, o suporte da PCB e a calibração da máquina também devem ser inspecionados.

A substituição de um suporte de bico desgastado, deformado, contaminado ou instalado incorretamente pode restaurar a interface mecânica correta entre o bico e o cabeçote de colocação. O objetivo não é simplesmente instalar um novo componente metálico, mas recuperar o movimento controlado, garantir a retenção do bico e uma altura de captação consistente.

A solução recomendada inclui quatro etapas:

Verifique o número completo da peça impresso no suporte antigo ou na documentação da máquina. Confirme se o número necessário é N610113699AA ou outra revisão.

Examine o eixo do bico, a mola, a vedação, o filtro, a braçadeira, o caminho de vácuo e os componentes do suporte adjacentes. Instalar um novo suporte com eixo desgastado ou vedação danificada pode não resolver o problema original.

Utilize ferramentas adequadas e siga o procedimento de manutenção do equipamento. Evite pressão lateral, impacto, inserção forçada ou modificação não aprovada.

Após a instalação, realize testes de movimento dos bicos, verificações de vácuo, confirmação da altura dos bicos, testes de captação, reconhecimento de visão e posicionamento experimental antes de retornar a máquina à produção total.

Dimensões exatas, tolerância, tratamento de superfície, faixas de série compatíveis e revisões do cabeçote de posicionamento não estão disponíveis de forma consistente na documentação pública. Os compradores não devem selecionar este produto apenas pela aparência ou dimensões aproximadas. A compatibilidade final deve ser confirmada através do número completo da peça e das informações da máquina.

Algumas referências comerciais descrevem versões N610113699AB ou N610113699AC relacionadas como suportes de aço de aproximadamente 10 × 20 mm; no entanto, isto deve ser considerado como uma referência e não como uma especificação dimensional garantida para cada revisão.

O porta-bico N610113699AA é usado principalmente em equipamentos de colocação de componentes eletrônicos SMT. Sua aplicação está intimamente ligada ao mecanismo de cabeçote de posicionamento de alta velocidade responsável por retirar os componentes dos alimentadores e posicioná-los nas placas de circuito impresso.

Catálogos públicos e referências de fornecedores geralmente conectam N610113699AA a aplicações NPM de 16 bicos ou cabeçotes H16. Um catálogo de peças separado também o associa às unidades porta-bicos de 16 cabeçotes NPM-W e NPM-W2.

• Fabricação de eletrônicos de consumo
• Montagem de eletrônica automotiva
• Produção de placa de controle industrial
• Fabricação de equipamentos de comunicação
• Montagem de produto LED
• Fabricação de eletrônicos médicos
• Produção de hardware para computadores e servidores
• Fonte de alimentação e fabricação de inversores
• Linhas de suporte para embalagens de semicondutores
• EMS e fabricação de eletrônicos por contrato
• Empresas de manutenção de equipamentos SMT
• Empresas de reconstrução de máquinas SMT usadas
• Distribuidores de peças eletrônicas
• Centros de treinamento técnico e reparos

Um cabeçote de posicionamento SMT usa um bocal para selecionar componentes eletrônicos de alimentadores de fita, bandejas, bastões ou outros sistemas de fornecimento de componentes. O bocal deve ser mantido em uma posição mecânica precisa enquanto se move verticalmente, gira, aplica vácuo e coloca componentes.

O porta-bico faz parte da estrutura mecânica que suporta este processo.

O bico compatível é instalado no mecanismo principal. O suporte ajuda a manter a relação correta entre o bico e os componentes adjacentes do cabeçote.

Durante a coleta, o cabeçote abaixa o bico em direção ao componente. O suporte deve permitir ou suportar movimentos controlados sem fricção ou folga anormal.

O vácuo é aplicado através do sistema de bicos. O posicionamento mecânico estável ajuda o bico a entrar em contato corretamente com o componente e a manter a sucção.

Após a coleta, o componente pode ser inspecionado pelo sistema de visão artificial. A posição irregular do bico pode afetar a centralização do componente, o reconhecimento da rotação ou a consistência da altura.

O cabeçote se move para o local programado da PCB e posiciona o componente. O posicionamento preciso do suporte contribui para o movimento e posicionamento repetíveis do bico.

O ciclo é repetido em alta velocidade. O suporte deve manter um desempenho estável ao longo de milhares ou milhões de ciclos operacionais.

A substituição do suporte deve, portanto, ser tratada como parte de uma inspeção mecânica e do sistema de vácuo completa, em vez de uma ação de manutenção isolada.

1. Confirme o modelo da máquina e o modelo do cabeçote.
2. Compare o novo número de peça com o componente removido.
3. Verifique se há ferrugem, marcas de impacto, arranhões ou deformações no suporte.
4. Inspecione o eixo correspondente, a mola, a vedação e o bico.
5. Limpe a área de instalação com um método de manutenção aprovado.
6. Prepare ferramentas adequadas e uma superfície de trabalho limpa.
7. Registre a direção de montagem original antes da desmontagem.

1. Evite tocar desnecessariamente em superfícies de precisão.
2. Não use força excessiva.
3. Mantenha o suporte reto durante a inserção.
4. Instale as molas e vedações relacionadas na direção correta.
5. Confirme o movimento livre e suave.
6. Aperte os fixadores de acordo com o padrão de manutenção.
7. Não esmerilhe, dobre, dê polimento ou perfure o suporte.

1. Verifique manualmente o movimento quando permitido.
2. Execute o procedimento de diagnóstico do cabeçote da máquina.
3. Verifique a instalação e remoção do bico.
4. Verifique a estabilidade da captação de vácuo.
5. Confirme a altura e centralização do bico.
6. Execute um teste de teste em baixa velocidade.
7. Inspecione os componentes colocados quanto a deslocamentos ou danos.
8. Aumente a velocidade de produção gradualmente.
9. Monitore alarmes e dados de erros de pickup.
10. Registre a data de manutenção e o número da peça instalada.

Escolher o suporte correto exige mais do que combinar o nome geral do produto. Cabeçotes de posicionamento diferentes podem usar suportes que parecem quase idênticos, mas diferem em comprimento, geometria de interface, disposição de molas, detalhes de usinagem, tratamento de superfície ou revisão de produção.

Este é o número principal solicitado para o porta-bico de aço e é amplamente referenciado para uso em NPM H16 ou cabeçote de 16 bicos.

Esses números de sufixo aparecem em referências comerciais e de remessa como revisões posteriores ou relacionadas de suportes de aço. Eles podem representar atualizações de revisão, numeração logística ou versões de produção compatíveis. A intercambialidade deve ser confirmada antes do envio.

Este número aparece em alguns títulos de produtos e listas de componentes de cabeçotes compatíveis junto com N610113699AA. Deve ser tratado como um número associado ou de referência cruzada até que a documentação da máquina confirme a sua relação exata.

Forneça as seguintes informações ao enviar uma consulta:

• Número de peça necessário: N610113699AA
• Modelo da máquina:
• Modelo de cabeça de colocação:
• Número de série da máquina:
• Condição necessária:
• Quantidade necessária:
• Fotografia da parte antiga:
• País de destino:
• Data de entrega necessária:

Esse formato permite ao fornecedor verificar compatibilidade, estoque, preço, embalagem e opções de envio com eficiência.

A cotação deve indicar claramente a condição oferecida. Fotografias do produto, embalagem, termos de garantia e escopo de teste devem ser revisados ​​antes da compra.

Os componentes do cabeçote SMT de precisão devem ser embalados com cuidado para evitar colisão, umidade, poeira e danos à superfície durante o transporte.

1. Inspeção visual limpa.
2. Bolsa protetora individual ou caixinha.
3. Material de amortecimento anti-impacto.
4. Etiqueta de identificação do número da peça.
5. Confirmação de quantidade.
6. Caixa de exportação forte.
7. Etiqueta de envio externa.
8. Fotografe antes do envio quando necessário.

Os clientes devem fornecer um endereço de entrega completo, pessoa de contato, número de telefone, código postal e informações do importador antes do envio.

Para preservar a condição do porta-bico de aço:

• Armazene a peça em um local limpo e seco.
• Mantenha-o dentro da embalagem protetora até a instalação.
• Evite alta umidade e produtos químicos corrosivos.
• Evite o contato com poeira, pasta de solda, adesivo e partículas metálicas.
• Não empilhe produtos pesados ​​no suporte.
• Evite impacto direto ou queda.
• Use luvas limpas ao manusear superfícies de precisão.
• Separe as peças novas dos componentes removidos ou danificados.
• Guarde a etiqueta de identificação junto ao produto.
• Aplique controle de estoque a peças de reposição mais antigas.
• Inspecione o estoque de longo prazo antes da instalação.

A frequência de manutenção deve seguir o uso da máquina, o ambiente de produção, a velocidade de colocação, o tipo de componente e o procedimento de serviço do fabricante do equipamento.

A confirmação do número da peça, do modelo da máquina, do cabeçote de posicionamento e da fotografia ajudam a reduzir pedidos incorretos.

Consultas de peças únicas ou de pequenas quantidades podem ser atendidas para necessidades de reparo urgentes, sujeitas às condições atuais de fornecimento.

O porta-bico pode ser enviado junto com bicos, eixos, filtros, molas, sensores, válvulas, alimentadores, motores, correias, cilindros, placas e outras peças sobressalentes SMT.

Embalagem de exportação, faturas comerciais, listas de embalagem e métodos comuns de envio internacional podem ser organizados de acordo com os requisitos do pedido.

Fornecer informações completas no início permite uma verificação mais rápida de disponibilidade, preço, estado e prazo de entrega.

Os clientes regulares podem estabelecer uma lista de peças sobressalentes com base em modelos de máquinas, quantidades de linhas de produção, histórico de falhas e planos de manutenção preventiva.

Antes de fazer um pedido, confirme:

O suporte de bico de aço N610113699AA é comumente referenciado para aplicações NPM H16 ou cabeçotes de posicionamento de 16 bicos. Alguns catálogos de produtos também o associam ao NPM-D3 e a configurações selecionadas de 16 cabeçotes NPM-W ou NPM-W2. Como um modelo de máquina pode usar diferentes versões de cabeçote, confirme o modelo do cabeçote instalado e o número da peça antiga antes de fazer o pedido.

Os sufixos AB e AC aparecem em referências comerciais públicas como números de porta-bicos de aço revisados ​​ou relacionados. No entanto, uma alteração no sufixo pode indicar uma revisão de engenharia, produção ou logística. Forneça a etiqueta da peça antiga, o modelo da máquina, o tipo de cabeçote de colocação e as fotografias para que a compatibilidade possa ser verificada antes do envio.

N210081891AB aparece junto com N610113699AA em alguns títulos de fornecedores e listas de componentes principais, mas a relação exata não é definida de forma consistente nas informações públicas. Pode ser um componente associado, uma referência de montagem ou uma referência cruzada. Os dois números não devem ser tratados como idênticos sem verificar a documentação da máquina ou parte física.

Envie o número completo da peça, modelo da máquina, modelo do cabeçote de colocação, condição necessária, quantidade, país de destino e fotografias nítidas do suporte existente. Para pedidos urgentes, forneça também a data de entrega exigida e se condições alternativas ou revisões confirmadas são aceitáveis.

Um suporte danificado pode contribuir para o movimento instável do bico, erros de coleta, quedas de componentes ou variação de posicionamento. No entanto, problemas semelhantes também podem ser causados ​​pelo bico, eixo, filtro, mola, vedação a vácuo, válvula solenóide, alimentador, câmera ou calibração. Recomenda-se uma inspeção completa do cabeçote antes de substituir peças.

Procurando o porta-bico de aço Panasonic N610113699AA ou outras peças sobressalentes do cabeçote de posicionamento SMT?

Envie-nos o modelo da sua máquina, modelo do cabeçote, número da peça necessária, quantidade, condição do produto e fotografias de peças antigas. Nossa equipe de vendas verificará a disponibilidade e fornecerá um orçamento, cronograma de entrega, detalhes da embalagem e opções de envio.

Para uma cotação mais rápida, use o título da consulta:

Consulta para suporte de bico de aço Panasonic N610113699AA

Por favor inclua:

• Modelo de máquina
• Modelo de cabeça de posicionamento
• Quantidade necessária
• Condição necessária
• Fotografias antigas
• País de destino
• Data prevista de entrega
