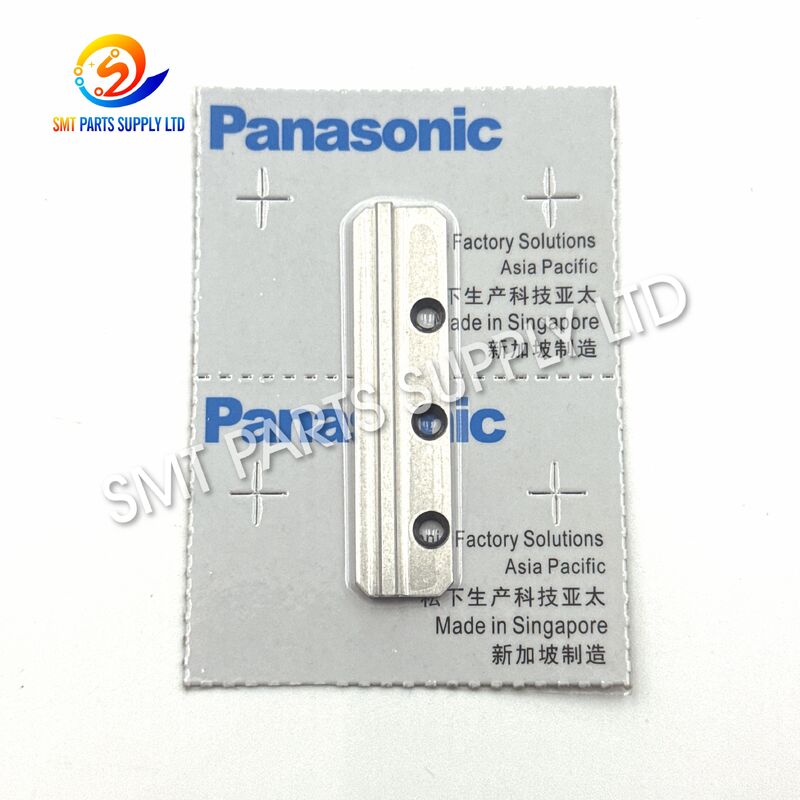

Panasonic 102031203702 Guia de Precisão para Máquinas de Inserção Automática

Guia de precisão da máquina de inserção Panasonic 102031203702 AI

O Guia Panasonic 102031203702 é uma peça sobressalente mecânica de precisão desenvolvida para equipamentos de inserção automática de componentes através de furos. Instalada dentro da montagem correspondente de orientação, corte, alimentação ou inserção, a guia ajuda a controlar o caminho de movimento das peças mecânicas conectadas e suporta posicionamento repetível durante a produção contínua.

Uma guia desgastada, danificada, contaminada ou instalada incorretamente pode causar movimento instável, atrito anormal, manuseio inconsistente de componentes ou desgaste acelerado de peças próximas. Substituir o componente afetado por uma guia 102031203702 correspondente corretamente pode ajudar a restaurar a relação mecânica entre a guia, came deslizante, placa guia, base, rolo, cortador, pino, mola e outras peças associadas.

Este produto é adequado para fabricantes de eletrônicos, fábricas de montagem de PCB, departamentos de manutenção de máquinas de inserção, empresas de serviços de equipamentos e distribuidores de peças de reposição. Como as máquinas Panasonic AI podem ter diferentes configurações, anos de produção e revisões de montagem, os clientes devem verificar o número da peça original, o modelo da máquina, a posição de instalação, as dimensões e a aparência da peça antiga antes de fazer o pedido.

O guia funciona dentro de um sistema mecânico repetitivo. Durante a produção, ele pode ser exposto a movimentos contínuos, vibrações, fricção, poeira, fragmentos de componentes, resíduos de lubrificante e tensões de instalação. Mesmo quando a máquina permanece operacional, o desgaste gradual pode reduzir a consistência da superfície guia ou a relação de instalação.

As condições a seguir podem indicar que a guia ou seu conjunto associado requer inspeção.

O contato repetido entre os componentes móveis e a superfície guia pode alterar gradualmente a área de contato. O desgaste irregular pode afetar o percurso pretendido e criar folga adicional entre as peças conectadas.

Lubrificação insuficiente, graxa contaminada, partículas estranhas ou montagem incorreta podem aumentar o atrito. A resistência excessiva pode criar movimento instável, ruído, vibração ou desgaste acelerado.

Arranhões, amassados, deformações, bordas lascadas ou marcas de impacto podem interferir no movimento suave. Os danos podem resultar de obstrução de um componente, manutenção incorreta, contato acidental com a ferramenta ou armazenamento inadequado.

Se a guia for instalada na direção errada, apertada de maneira desigual ou posicionada sem alinhamento adequado, o mecanismo conectado poderá não se mover de acordo com o caminho original do projeto.

Poeira, fragmentos de chumbo cortados, resíduos de óleo e pequenas partículas metálicas podem se acumular ao redor da guia e do mecanismo relacionado. A contaminação pode impedir o deslizamento suave e criar desgaste local.

Um came deslizante, placa guia, pino, rolo, mola, cortador, suporte ou base danificados podem transferir força anormal para a guia. Substituir apenas uma peça sem verificar a montagem circundante pode não resolver o problema completo.

Componentes fornecidos incorretamente, condutores tortos, configurações incorretas de material ou obstrução mecânica podem causar impacto repentino no mecanismo de inserção. A guia deve ser inspecionada sempre que ocorrer um emperramento grave ou colisão.

A substituição da guia 102031203702 destina-se a restaurar a relação original de orientação e posicionamento dentro do conjunto mecânico relevante. Uma substituição correta deve ser combinada com limpeza, inspeção, alinhamento e testes, em vez de ser tratada como uma troca isolada de peça.

1. Pare o equipamento conforme procedimento de segurança de fábrica.
2. Registre os alarmes atuais da máquina e os sintomas de produção.
3. Fotografe a posição original de instalação antes da desmontagem.
4. Verifique o guia antigo quanto a arranhões, deformações, folgas e desgaste irregular.
5. Inspecione o came deslizante, a placa guia, a base, o cortador, o pino, o rolo, a mola e o suporte.
6. Remova poeira, fragmentos de chumbo, resíduos de graxa e outras contaminações.
7. Compare a nova guia com a peça removida.
8. Confirme o número da peça, perfil, furos, orientação e superfícies de instalação.
9. Instale a guia sem forçar ou modificar o componente.
10. Aperte as peças de montagem uniformemente de acordo com o procedimento de manutenção da máquina.
11. Verifique manualmente o mecanismo quanto a movimentos suaves e sem interferências.
12. Execute testes de baixa velocidade antes de retornar à produção normal.
13. Inspecione amostras de conjuntos de PCB e componentes de furo passante.
14. Registre a data de substituição para gerenciamento de manutenção preventiva.

O resultado real depende da condição do mecanismo completo. Se a guia não for o único componente desgastado, também poderá ser necessário substituir peças adicionais.

O Guia 102031203702 destina-se ao uso na manutenção de equipamentos de inserção automática de IA do tipo Panasonic/Panasert. Essas máquinas são comumente usadas para instalar componentes eletrônicos com chumbo em orifícios de passagem de PCB preparados.

O guia não é um componente universal. Sua adequação depende da série exata da máquina, da montagem mecânica, da revisão da peça e da posição de instalação.

Dependendo da configuração da máquina e do processo de produção, o equipamento de inserção automática pode processar componentes eletrônicos com chumbo, como:

O guia não determina diretamente a gama completa de componentes. O modelo da máquina, cabeçote de inserção, ferramentas, programa, sistema de alimentação e especificação do componente determinam a capacidade real de produção.

Este produto é adequado para:

• Fábricas de montagem de PCB operando linhas de inserção automática.
• Engenheiros de produção gerenciando processos de componentes passantes.
• Equipes de manutenção de equipamentos responsáveis ​​por máquinas de IA.
• Empresas de serviços que reparam equipamentos de inserção e processamento de chumbo.
• Fabricantes de eletrônicos preparando estoques críticos de peças de reposição.
• Distribuidores estrangeiros que fornecem componentes de máquinas SMT e THT.
• Fábricas restaurando equipamentos de inserção Panasonic/Panasert usados.
• Compradores que buscam uma substituição exata são identificados pelo número de peça 102031203702.

A guia fornece uma referência mecânica controlada para o movimento das peças associadas. Durante o ciclo da máquina, os mecanismos conectados podem deslizar, girar, empurrar, cortar, posicionar ou retornar de acordo com o programa do equipamento. O guia ajuda a manter esse movimento dentro do caminho pretendido.

A guia pode operar como parte de um conjunto contendo vários componentes mecânicos. Dependendo da configuração da máquina, os itens relacionados podem incluir:

• Câmera deslizante.
• Placa guia.
• Base guia.
• Cortador.
• Cortador fixo.
• Rolo.
• Alfinete.
• Primavera.
• Alavanca.
• Suporte.
• Empurrador.
• Dobrar ou processar peças.
• Fixadores e componentes de localização.

Ao diagnosticar uma falha, estas peças devem ser inspecionadas como um sistema mecânico completo. Uma nova guia não pode compensar um pino muito desgastado, um came danificado, um suporte torto, uma fresa incorreta ou uma base solta.

• Não martele, esmerilhe, dobre, perfure ou modifique a guia.
• Não force a peça para uma posição incorreta.
• Mantenha as superfícies de contato e montagem limpas.
• Confirme a direção correta de instalação.
• Verifique se os pinos de localização e fixadores estão em boas condições.
• Aperte os parafusos uniformemente.
• Certifique-se de que as peças conectadas se movam livremente.
• Aplique somente o lubrificante especificado para a montagem da máquina.
• Evite que ferramentas soltas ou partículas metálicas permaneçam no interior do equipamento.

• Mova o mecanismo manualmente onde o procedimento de serviço permitir.
• Verifique se há interferência, resistência anormal e folga excessiva.
• Opere o equipamento em baixa velocidade.
• Observe a guia e o mecanismo conectado durante vários ciclos.
• Confirme se não há ruído ou vibração anormal.
• Teste com materiais de produção aprovados.
• Inspecione os componentes inseridos e a condição da PCB.
• Retorne gradualmente a máquina à velocidade normal de produção.

A instalação deve ser concluída por pessoal de manutenção treinado e familiarizado com equipamentos de inserção automática.

A seleção correta do produto é essencial porque guias semelhantes podem apresentar apenas pequenas diferenças visuais ou dimensionais. Uma aparência semelhante não garante intercambialidade.

O número da peça necessária deve ser102031203702. Evite encomendar apenas com o nome do produto “Guia”, pois o equipamento pode conter vários componentes de guia diferentes.

Inspecione a peça removida para:

• Identificação gravada ou impressa.
• Posição do furo de montagem.
• Perfil externo.
• Formato da superfície guia.
• Largura, comprimento e espessura.
• Orientação à esquerda ou à direita.
• Marcas de contato e direção de instalação.

Fornecer:

• Marca da máquina.
• Modelo de máquina.
• Número de série da máquina.
• Ano de fabricação, quando disponível.
• Nome da montagem.
• Posição de instalação.
• Alarme atual ou problema de produção.

Envie fotografias nítidas mostrando:

1. A parte antiga completa.
2. A parte frontal.
3. O verso.
4. O perfil lateral.
5. A posição de instalação.
6. A montagem mecânica envolvente.
7. Qualquer marcação ou etiqueta.
8. Uma medição com régua ou paquímetro quando necessário.

Se a guia apresentar desgaste severo, inspecione o came deslizante, a placa, a base, o cortador, o rolo, os pinos, as molas e os suportes relacionados. A substituição conjunta de componentes desgastados relacionados pode proporcionar um resultado de manutenção mais estável.

Fornecer informações completas permite ao fornecedor confirmar o produto com mais eficiência e reduz comunicações repetidas.

Cada guia fornecido deve ser verificado de acordo com a condição do produto acordada e os requisitos do pedido.

Tolerâncias dimensionais, qualidade do material, dureza, revestimento e especificações detalhadas de engenharia dependem da versão de produção real. Os compradores que necessitam desses dados devem fornecer um desenho, uma amostra ou um requisito técnico formal antes de fazer um pedido.

A Guia 102031203702 é um componente mecânico de precisão e deve ser protegida contra impactos, umidade, contaminação e movimentos descontrolados durante o transporte.

1. Inspeção visual limpa.
2. Embalagem protetora individual.
3. Embalagem interna resistente à umidade.
4. Amortecimento anticolisão.
5. Etiqueta de identificação do número da peça.
6. Caixa de exportação forte.
7. Etiqueta de envio externa.
8. Verificação da quantidade final.

O custo de envio e o prazo de entrega dependem do destino, quantidade, tamanho do pacote, procedimentos alfandegários e método de transporte selecionado.

As linhas de produção podem sofrer tempos de inatividade substanciais quando uma pequena peça mecânica não está disponível. Os compradores que operam equipamentos de inserção de IA mais antigos devem estabelecer um plano de peças sobressalentes com base na quantidade da máquina, horas de operação, histórico de manutenção e prazo de entrega local.

A quantidade necessária deverá ser determinada pela equipe de manutenção da fábrica. Nenhum intervalo de substituição universal pode ser aplicado a todas as máquinas porque o desgaste depende do volume de produção, da condição do material, da qualidade da manutenção e da configuração do equipamento.

Os compradores industriais geralmente precisam de um componente específico em vez de uma categoria geral de produto. Organizamos consultas usando o número exato da peça para permitir uma identificação mais rápida.

Os clientes podem enviar etiquetas de máquinas, fotografias de peças antigas, dimensões e imagens de posição de instalação para verificação antes de fazer o pedido.

Diferentes fábricas têm diferentes orçamentos e requisitos de manutenção. As condições do produto disponíveis podem ser cotadas separadamente para comparação.

Os compradores podem combinar guias, cortadores, cames, placas, pinos, molas, rolos, correias, sensores, motores, placas, válvulas e outras peças de máquinas em uma única consulta.

Embalagens protetoras, etiquetas de número de peça, faturas comerciais, listas de embalagem e opções de remessa internacional podem ser organizadas para clientes estrangeiros.

Nosso objetivo não é apenas fornecer um número de peça, mas também ajudar os clientes a reduzir erros de seleção, encurtar a comunicação de manutenção e restaurar a produção de forma eficiente.

UM:O número de peça 102031203702 é identificado como um guia mecânico usado em equipamentos de máquina de inserção automática Panasonic/Panasert AI. Pertence à categoria de peças mecânicas relacionadas com guia e inserção. A posição exata de instalação deve ser confirmada usando a peça removida, modelo da máquina e fotografias de montagem.

UM:As listagens públicas de peças sobressalentes associam este guia às aplicações de máquinas de inserção automática Panasonic/Panasert, incluindo listas de peças relacionadas ao JVK, enquanto alguns fornecedores também fazem referência ao equipamento AV131. Como as configurações e revisões podem diferir, o modelo da máquina por si só não deve ser usado como único padrão de compatibilidade. Confirme o número da peça original e a posição de instalação.

UM:Podem estar disponíveis opções de fornecimento original-novo e compatível-novo. A disponibilidade depende do estoque atual e da quantidade solicitada. A cotação formal indicará claramente a condição do produto oferecido para que o comprador possa selecionar a opção apropriada.

UM:Forneça o número da peça 102031203702, a quantidade necessária, a condição preferencial do produto, o modelo da máquina, o número de série da máquina quando disponível, fotografias de peças antigas, fotografias da posição de instalação e o país de destino. As dimensões são recomendadas quando a peça existente não possui identificação visível.

UM:Pode ser substituído individualmente quando os componentes circundantes permanecerem em boas condições. No entanto, um desgaste severo da guia pode indicar problemas com o came, placa, base, cortador, rolo, pino, mola, suporte ou alinhamento. É altamente recomendável inspecionar todo o mecanismo antes da instalação.

Procurando oGuia da máquina de inserção AI Panasonic 102031203702?

Por favor, envie-nos as seguintes informações para uma cotação rápida e precisa:

• Número de peça necessário.
• Quantidade necessária.
• Requisito original-novo ou compatível-novo.
• Modelo da máquina e número de série.
• Fotografias nítidas do antigo guia.
• Fotografias da posição de instalação.
• País de destino e código postal.
• Cronograma de entrega necessário.
• Lista completa de consulta de peças sobressalentes, se disponível.

Fornecemos peças sobressalentes para máquinas de inserção automática para manutenção, restauração de produção, substituição preventiva e distribuição internacional.

Contate-nos hoje mesmo para verificar o estoque, comparar as condições dos produtos disponíveis, receber fotografias de inspeção e obter uma cotação de exportação.

Aviso importante de compatibilidade:
Os nomes de máquinas Panasonic e relacionados são usados ​​apenas para identificar a compatibilidade do produto e a aplicação de peças sobressalentes referenciada. Os compradores devem verificar o número da peça, configuração da máquina, dimensões e posição de instalação antes da compra. A disponibilidade, estado, garantia e prazo de entrega do produto estão sujeitos ao orçamento final.
