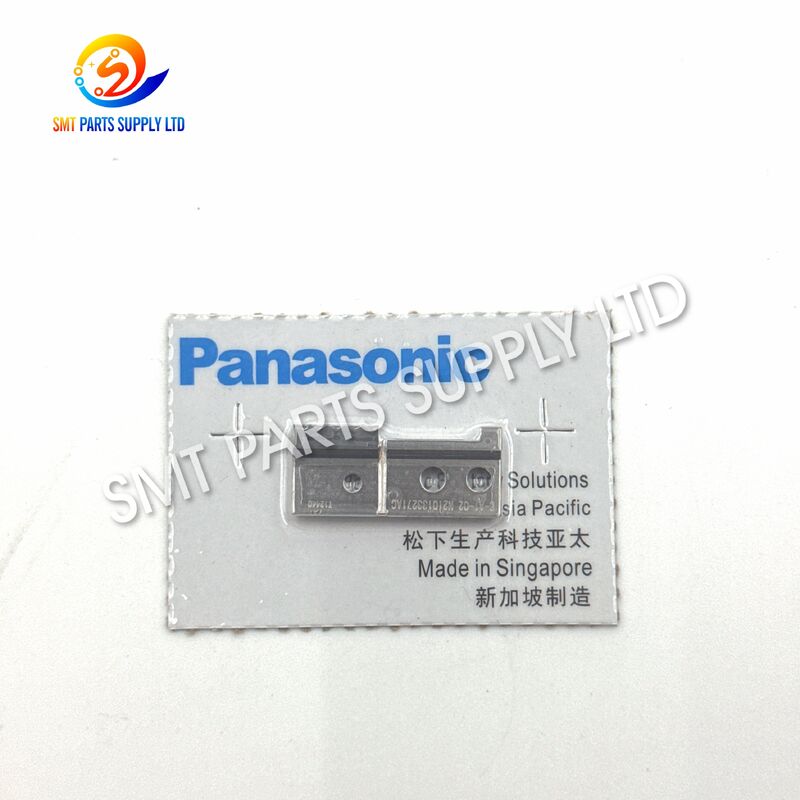

Panasonic N210133271AC Precision Metal Lead Cutter B para RG131 AI Machine com corte estável e repetível

O Cortador de Ponta Panasonic N210133271AC é uma peça de reposição mecânica de precisão utilizada na seção de corte de equipamentos de inserção automática RG131 compatíveis. Durante a produção de inserção de componentes, o cortador ajuda a aparar as pontas dos componentes no comprimento necessário após o posicionamento ou inserção, apoiando a qualidade estável do processamento e a operação repetível da máquina.

Como um componente mecânico frequentemente operado, o cortador está exposto a cargas de corte repetidas, vibração, contato com as pontas dos componentes e desgaste gradual da borda. Um cortador desgastado ou danificado pode causar corte incompleto, comprimento irregular da ponta, rebarbas excessivas, resistência ao corte ou interrupções inesperadas na produção. A substituição oportuna ajuda a manter a consistência do corte e reduz o risco de problemas de qualidade a jusante.

Este produto é adequado para fabricantes de eletrônicos, usuários de máquinas de inserção automática, empresas de serviço de equipamentos SMT e AI, distribuidores de peças de reposição e departamentos de manutenção. Os clientes devem confirmar o número da peça N210133271AC, a orientação do Cortador B, o modelo da máquina, as dimensões de instalação e a aparência da peça antiga antes de fazer o pedido.

Equipamentos de inserção automática devem processar um grande número de componentes through-hole, mantendo um comprimento de ponta estável e qualidade de montagem consistente. O mecanismo de corte de ponta é, portanto, uma parte crítica do ciclo de produção.

O Cortador de Ponta N210133271AC funciona como parte do sistema de corte da máquina. Sua condição operacional pode influenciar diretamente se as pontas são cortadas de forma limpa, consistente e na posição correta.

Um cortador em boas condições pode ajudar a fornecer:

Como o cortador entra em contato repetidamente com pontas de componentes metálicos, ele deve ser tratado como um componente de produção sensível ao desgaste. Sua vida útil depende do volume de produção, material da ponta do componente, alinhamento do cortador, condição de lubrificação, ajuste da máquina e práticas de manutenção.

Problemas no cortador de ponta normalmente se desenvolvem gradualmente. Compreender a causa pode ajudar as equipes de manutenção a evitar a substituição do cortador sem corrigir o problema mecânico subjacente.

Ciclos de corte repetidos reduzem gradualmente o fio da borda de corte. Mesmo quando o cortador permanece fisicamente completo, seu desempenho pode diminuir após produção de longo prazo.

Resultados típicos incluem:

• Aumento da resistência ao corte
• Extremidades de ponta ásperas
• Qualidade de corte inconsistente
• Corte incompleto
• Maior carga mecânica
• Alarmes de produção mais frequentes

Se o Cortador A e o Cortador B não estiverem alinhados corretamente, as superfícies de corte podem entrar em contato de forma irregular. O desalinhamento pode causar desgaste localizado, bordas lascadas, atrito excessivo ou deformação.

Problemas de alinhamento podem resultar de:

• Instalação incorreta
• Ferragens de montagem soltas
• Suportes de cortador desgastados
• Componentes de guia danificados
• Impacto mecânico
• Erros de manutenção anteriores

Pontas de componentes com dureza, diâmetro, forma ou material inesperados podem criar força de corte excessiva. Esta condição pode acelerar o desgaste da borda e aumentar a possibilidade de danos ao cortador.

Antes de alterar as especificações dos componentes, os usuários devem confirmar que as dimensões das pontas estão dentro da faixa de processamento suportada pela máquina.

Fragmentos de ponta, poeira, resíduo de óleo, material de embalagem e outros detritos podem entrar no mecanismo de corte. A contaminação pode interferir no movimento do cortador ou impedir o contato de corte completo.

A limpeza regular é especialmente importante para linhas de inserção automática de alto volume.

Um cortador pode falhar precocemente quando o mecanismo circundante não é inspecionado regularmente. Problemas como parafusos soltos, guias desgastadas, lubrificação inadequada, folga incorreta ou movimento anormal do atuador podem danificar um cortador recém-instalado.

Um erro de posicionamento do componente, ponta travada, configuração incorreta do programa ou obstrução inesperada pode causar impacto súbito. Mesmo uma pequena lasca na borda de corte pode afetar a qualidade de cada ciclo de corte subsequente.

O N210133271AC é identificado como Cortador B. A instalação do lado incorreto do cortador, revisão incorreta ou peça visualmente semelhante pode levar a dificuldade de instalação ou desempenho de corte ruim.

Os clientes não devem selecionar um cortador apenas pela aparência geral.

A substituição do cortador N210133271AC é mais eficaz quando o mecanismo de corte completo é inspecionado ao mesmo tempo. A instalação de um novo cortador sem verificar o alinhamento, movimento e desgaste relacionado pode resultar em vida útil reduzida.

Antes de fazer o pedido, verifique:

• Número da peça N210133271AC
• Descrição do produto: Cortador de Ponta B
• Modelo do equipamento: RG131
• Direção de instalação do cortador
• Forma da peça antiga e pontos de montagem
• Informações do manual de peças da máquina
• Sufixo de revisão e configuração da máquina

É fortemente recomendado fornecer uma fotografia clara da peça antiga.

O mecanismo de corte pode usar o Cortador A e o Cortador B como um par de corte coordenado. Quando um lado está muito desgastado, o cortador correspondente também deve ser inspecionado.

Não assuma que a substituição de apenas um cortador sempre restaurará a qualidade de corte adequada.

Inspecione o suporte de montagem, superfícies de guia, pinos, parafusos e caminho de movimento. Folga excessiva ou deformação pode impedir o contato preciso do cortador.

Limpe todos os fragmentos metálicos e resíduos de processo antes de instalar a nova peça. A superfície de instalação deve estar livre de poeira, rebarbas e material estranho.

O cortador deve se encaixar na posição de montagem correta sem força descontrolada. Se a resistência à instalação for anormal, pare e reconfirme o número da peça, a orientação e a condição de montagem.

Após a instalação, verifique a folga do cortador, sobreposição, movimento e ação de retorno de acordo com o procedimento de manutenção do equipamento.

Execute o mecanismo manualmente ou em velocidade operacional reduzida antes de reiniciar a produção normal. Observe o ciclo de corte completo e confirme que não há colisão ou som anormal.

Verifique vários componentes processados quanto a:

• Separação completa da ponta
• Comprimento de ponta consistente
• Condição aceitável da extremidade da ponta
• Nenhuma deformação ao redor do ponto de inserção
• Nenhum dano anormal à PCB
• Nenhum fragmento de ponta solto

Registre a data de substituição, número da máquina, quantidade de produção, sintoma de falha e resultado da manutenção. Esta informação ajuda a estabelecer um cronograma prático de manutenção preventiva.

A marcação N210133271AC torna o cortador mais fácil de identificar durante o planejamento de manutenção e a compra de peças de reposição.

Este componente é especificado como Cortador de Ponta B. A identificação correta do lado ajuda a prevenir erros de pedido envolvendo os componentes de corte associados.

O cortador suporta o aparo controlado das pontas dos componentes durante o processo de inserção automática.

A instalação e o ajuste corretos ajudam a fornecer movimento repetível do cortador durante a produção contínua.

O componente pode ser substituído durante a manutenção programada da máquina quando o cortador original estiver desgastado, lascado, danificado ou instável.

Fábricas que operam equipamentos RG131 podem manter este cortador como parte de seu inventário de peças de reposição críticas para reduzir o tempo de inatividade causado por falha inesperada do cortador.

Cada cortador pode ser embalado separadamente para reduzir danos por contato, exposição à umidade e impacto na borda de corte durante o transporte.

Dependendo dos requisitos do cliente e da disponibilidade, opções de novo original, usado original ou compatível novo podem ser cotadas separadamente. A condição do produto deve sempre ser declarada claramente antes da compra.

O Cortador de Ponta N210133271AC é usado principalmente na seção de corte de ponta de equipamentos de inserção automática RG131 compatíveis.

• Inserção de componentes through-hole
• Processamento de componentes radiais
• Aparo de pontas de componentes
• Produção de montagem de PCBs
• Manutenção de linha de inserção automática
• Reparo de mecanismo de corte
• Substituição preventiva de peças de reposição
• Recondicionamento de máquinas
• Recuperação de produção após danos ao cortador
• Preparação de estoque de manutenção crítica

O cortador opera como parte do sistema de corte mecânico da máquina de inserção automática.

O equipamento de inserção alimenta o componente necessário para a posição de processamento de acordo com o programa de produção.

A máquina posiciona e forma as pontas dos componentes para inserção nos furos da PCB.

As pontas dos componentes entram nos furos designados da PCB enquanto o corpo do componente permanece corretamente posicionado.

A máquina ativa o mecanismo de corte. O Cortador A e o Cortador B se movem para a relação de corte necessária.

As bordas de corte aplicam força mecânica controlada para separar o material excessivo da ponta do componente.

Após completar o corte, o mecanismo retorna à sua posição inicial e se prepara para o próximo ciclo de produção.

O material da ponta aparado entra na área de resíduos ou coleta designada. A limpeza regular é necessária para evitar que fragmentos interfiram no mecanismo.

O processo se repete na velocidade de produção. Como o cortador pode operar milhares de vezes durante a fabricação, a condição da borda e o alinhamento são essenciais para um desempenho estável a longo prazo.

A substituição de um cortador desgastado pode ajudar a restaurar um aparo de ponta mais uniforme e reduzir a variação entre os componentes processados.

Um cortador de reserva mantido em estoque permite que as equipes de manutenção respondam mais rapidamente quando ocorrem problemas de corte.

Um cortador danificado pode criar carga anormal em suportes, guias, atuadores e no cortador correspondente. A substituição precoce pode reduzir a possibilidade de danos mecânicos adicionais.

O aparo estável da ponta suporta a aparência consistente da PCB e os requisitos de montagem a jusante.

O rastreamento da frequência de substituição do cortador permite que as fábricas estimem os intervalos de desgaste e preparem peças de reposição antes que ocorra a falha.

O corte limpo e completo da ponta pode reduzir a necessidade de aparo manual ou correção do produto após a inserção automática.

Selecionar um cortador apenas pela aparência não é recomendado. Componentes semelhantes podem ter dimensões de montagem, ângulos de corte, orientações ou níveis de revisão diferentes.

O número necessário deve ser verificado como:

N210133271AC

Não ignore os caracteres de revisão final. Números semelhantes podem se referir a outro cortador, revisão ou posição de instalação.

Este produto é identificado como Cortador B. Se sua peça antiga for o Cortador A, o número da peça necessário pode ser diferente.

A principal aplicação verificada é o equipamento de inserção automática RG131. Máquinas com configurações diferentes devem ser verificadas usando o manual de peças ou a peça antiga.

Fornecer fotografias mostrando:

• Lado frontal
• Lado traseiro
• Borda de corte
• Furos de montagem
• Perfil lateral
• Marcação do número da peça
• Posição instalada

O livro de peças da máquina é a fonte preferida para confirmar o número correto da peça e a posição de montagem.

Peça ao fornecedor para declarar se a cotação é para:

Essas condições não devem ser tratadas como idênticas.

Para manutenção urgente, uma unidade pode ser suficiente. Para fábricas que operam várias máquinas RG131, manter unidades adicionais em estoque pode reduzir o tempo de inatividade futuro.

Antes do envio, os clientes podem solicitar:

• Fotografias reais do produto
• Confirmação do número da peça
• Comparação dimensional
• Confirmação da condição
• Fotografias da embalagem
• Confirmação da quantidade
• Relatório de inspeção visual

A instalação deve ser realizada por pessoal de manutenção treinado e familiarizado com equipamentos de inserção automática.

• Pare a máquina completamente.
• Desconecte ou isole as fontes de energia necessárias.
• Siga os procedimentos de bloqueio e segurança da fábrica.
• Remova pontas de componentes soltas da área de trabalho.
• Prepare ferramentas de instalação limpas.
• Compare o cortador novo e o antigo.
• Verifique o cortador correspondente quanto a desgaste.
• Inspecione parafusos de montagem e guias.

• Mantenha a borda de corte protegida.
• Evite deixar cair ou bater no cortador.
• Instale a peça na direção correta.
• Não force furos de montagem desalinhados.
• Aperte os fixadores uniformemente.
• Verifique o movimento livre antes da operação automática.
• Ajuste a folga de acordo com o procedimento da máquina.

• Opere o mecanismo manualmente quando possível.
• Realize um teste em baixa velocidade.
• Ouça ruídos mecânicos anormais.
• Confirme o retorno suave do cortador.
• Inspecione os primeiros componentes processados.
• Verifique novamente a estabilidade da montagem.
• Registre a substituição no arquivo de manutenção.

A frequência de manutenção deve ser determinada de acordo com o volume de produção, tipo de componente, condição da máquina e requisitos de qualidade internos.

A borda de corte deve ser protegida durante o armazenamento e transporte.

• Armazenar em ambiente limpo e seco.
• Mantenha o cortador dentro da embalagem protetora.
• Evite contato direto entre as bordas de corte e objetos duros.
• Evite alta umidade e substâncias corrosivas.
• Use etiquetas claras com o número da peça.
• Separe o estoque do Cortador A e do Cortador B.
• Siga o controle de estoque primeiro a entrar, primeiro a sair.
• Não empilhe itens pesados sobre a embalagem.

• Use luvas de proteção adequadas.
• Não toque na borda de corte desnecessariamente.
• Não use o cortador como ferramenta manual geral.
• Evite impacto, dobra, retificação ou polimento descontrolado.
• Mantenha o componente longe de detritos magnéticos e fragmentos metálicos.

Cada pedido pode ser verificado de acordo com os requisitos de compra confirmados.

O cortador é um componente metálico de precisão e deve ser embalado para evitar impacto na borda de corte.

1. Inspeção visual limpa
2. Proteção da borda de corte
3. Embalagem protetora anti-umidade
4. Embalagem individual de plástico ou espuma
5. Aplicação de etiqueta com número da peça
6. Colocação em caixa interna reforçada
7. Embalagem em caixa de exportação
8. Verificação final da quantidade

O tempo de entrega depende da condição do estoque, quantidade do pedido, condição do produto, requisitos de inspeção e destino.

Um fornecedor especializado pode fornecer mais do que uma cotação de produto geral.

O fornecedor pode comparar o número solicitado com as informações do produto disponíveis e fotografias da peça antiga.

Os clientes podem solicitar fotografias reais antes do envio, especialmente ao comprar peças usadas ou compatíveis.

O cortador pode ser fornecido junto com guias, placas, suportes, cilindros, motores, sensores, cabos e outros componentes de máquinas de inserção automática.

Pedidos de manutenção pequenos e pedidos maiores de estoque de peças de reposição podem ser tratados de acordo com os requisitos do cliente.

As peças podem ser embaladas para exportação e enviadas para fábricas de eletrônicos, empresas de reparo e distribuidores em todo o mundo.

A identificação clara do produto antes do envio pode reduzir o risco de devolução e erros de compra.

O N210133271AC é um Cortador de Ponta B usado no mecanismo de corte de equipamentos de inserção automática RG131 compatíveis. Ele aparar o material excessivo da ponta do componente durante o processo de inserção de componentes through-hole. A posição exata de instalação deve ser verificada usando o manual de peças da máquina e o cortador removido.

Não. Os dois números são comumente identificados como lados diferentes do arranjo de corte de ponta. O N210133270AC é geralmente identificado como Cortador A, enquanto o N210133271AC é o Cortador B. Os clientes devem verificar qual lado é necessário antes de fazer um pedido.

A instalação normalmente requer inspeção e ajuste mecânico. O técnico de manutenção deve verificar a orientação do cortador, condição de montagem, alinhamento, folga, movimento e a condição do cortador correspondente. Um teste em baixa velocidade deve ser concluído antes que a produção normal seja retomada.

Por favor, forneça o número completo da peça, modelo da máquina, informações de série da máquina quando disponíveis e fotografias claras do cortador antigo. Fotos da frente, verso, perfil lateral, borda de corte, furos de montagem e posição instalada são especialmente úteis para comparação.

A substituição deve ser considerada quando o cortador produz cortes incompletos, comprimentos de ponta irregulares, rebarbas excessivas, ruído anormal, aumento da resistência ao corte, desgaste visível da borda, lascas ou alarmes de produção repetidos. O mecanismo de corte completo também deve ser inspecionado antes de instalar um novo cortador.

Procurando o Cortador de Ponta Panasonic N210133271AC ou outras peças de reposição para máquinas de inserção automática?

Por favor, envie-nos as seguintes informações para uma cotação rápida e precisa:

• Número da peça necessário
• Modelo da máquina
• Quantidade necessária
• Condição preferida do produto
• Fotografias da peça antiga
• Destino da entrega
• Conta de courier, quando aplicável
• Cronograma de entrega esperado

Fornecemos peças para máquinas de inserção automática, peças para máquinas SMT, alimentadores, bicos, cortadores, guias, sensores, motores, cilindros, placas de controle, cabos, filtros e outros componentes de equipamentos de fabricação de eletrônicos.

Nossa equipe de vendas pode auxiliar na verificação do número da peça, confirmação de fotos do produto, disponibilidade de estoque, planejamento de envio combinado e entrega internacional.

Envie sua consulta hoje para verificação do produto, informações de estoque atuais e uma cotação competitiva.
