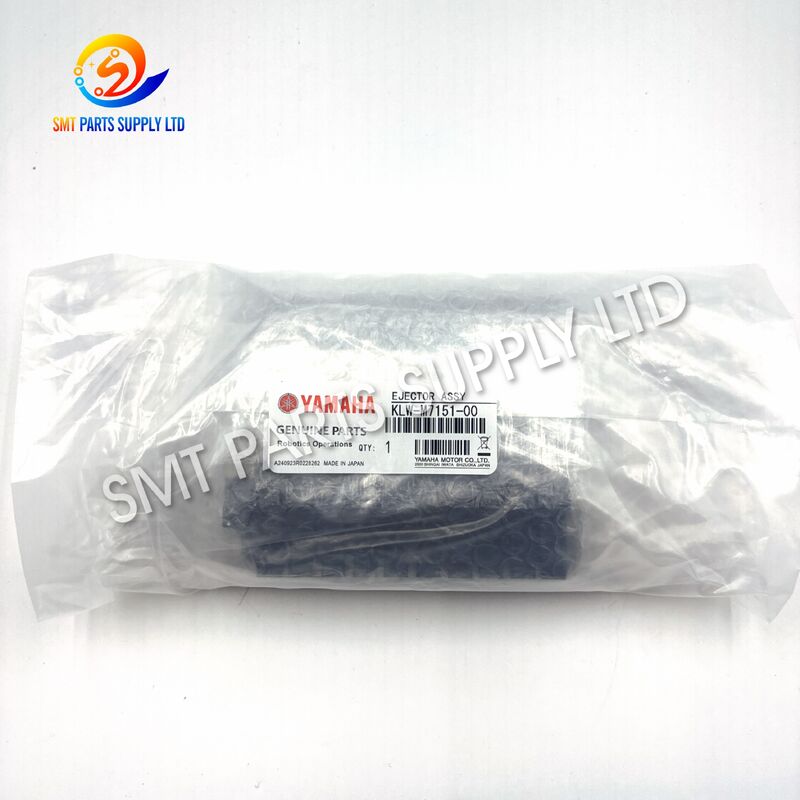

Conexão de Entrada da Válvula Solenoide Yamaha KLW-M7151-00 com Conexão de Tubo e Porta Roscada para YSM10 YSM20 YSM20R

Yamaha KLW-M7151-00 ZZB10-X177 Instalação de entrada de válvula de solenoide YSM10 YSM20 YSM20R

O equipamento de entrada de ar da válvula solenoide Yamaha KLW-M7151-00 ZZB10-X177 é um componente de ligação pneumática compacto projetado para máquinas de colocação SMT da série YSM compatíveis.Fornece uma ligação estável entre o tubo de ar comprimido e a válvula solenoide relevante, ejector, colector ou conjunto de controlo de vácuo.e resposta pneumática consistente durante a colocação de componentes de alta velocidade.

Este componente é adequado para manutenção de máquinas YSM10, YSM20 e YSM20R, reparação de sistemas pneumáticos, manutenção de montagem de válvulas e gestão de estoque de peças de reposição.As referências KLW-M7151-00 e ZZB10-X177 combinadas ajudam as equipas de aquisição e manutenção a identificar o componente necessário com mais precisãoComo as revisões da máquina e as configurações pneumáticas podem diferir, o número completo da peça, a interface do fio, o diâmetro do tubo, a direcção de instalação,e a aparência das peças removidas devem ser confirmadas antes de encomendar.

Apesar de ser um componente relativamente pequeno, um dispositivo de entrada de ar desempenha um papel importante no sistema pneumático de uma máquina de colocação SMT.ou uma montagem incorrectamente selecionada pode causar um fornecimento de ar instável e afetar o desempenho da válvula ligada ou do circuito de vácuo.

Pode ocorrer uma fuga de ar quando o tubo não está completamente inserido, a vedação está desgastada, o fio está danificado ou a porta da válvula está contaminada.Uma fuga contínua pode reduzir a pressão do ar disponível e aumentar a carga de trabalho do compressor.

A instalação e remoção repetidas de tubos podem desgastar gradualmente a estrutura interna de retenção de tubos. Um equipamento desgastado pode deixar de segurar o tubo pneumático durante a operação contínua da máquina.

O enrolamento cruzado, o aperto excessivo, as ferramentas incorretas ou a instalação no ângulo errado podem danificar o fio de fixação ou a porta da válvula conectada.

O pó, resíduos de óleo, umidade, material de vedação ou outra contaminação podem bloquear parcialmente a passagem de ajuste.

As ferramentas de manutenção ou os componentes móveis próximos podem bater acidentalmente no dispositivo.

Um tubo muito pequeno pode não selar corretamente, enquanto um tubo de tamanho excessivo pode danificar a estrutura interna de bloqueio.

As máquinas da série YSM podem utilizar diferentes configurações pneumáticas, dependendo do ano de produção, especificação da cabeça, versão da válvula ou revisão da máquina.Os acessórios semelhantes não são automaticamente intercambiáveis..

A substituição do acessório KLW-M7151-00 ZZB10-X177 desgastado ou danificado por um componente corretamente identificado ajuda a restaurar uma conexão segura de ar comprimido.comutação confiável de válvulas, geração de vácuo consistente e redução das fugas pneumáticas.

A selecção correta não deve depender apenas da fotografia do produto: o número completo da peça, o desenho do corpo, a direcção da ligação, o diâmetro exterior do tubo, as especificações do fio, a posição de instalação,e do conjunto de válvulas circundantes devem ser verificados em conjunto.

O tamanho exato do tubo, o padrão de rosca, o material do corpo, a estrutura interna de vedação e a revisão da máquina aplicável devem ser confirmados antes da compra.Os acessórios pneumáticos visualmente semelhantes podem ter interfaces diferentes e não devem ser selecionados apenas com base na sua aparência..

Os seguintes componentes podem ser instalados no mesmo sistema pneumático, mas desempenham funções diferentes e não são automaticamente intercambiáveis.

O acessório KLW-M7151-00 ZZB10-X177 pode ser usado durante a manutenção programada de máquinas SMT da série YSM compatíveis.retenção de tubo fraca, ou desgaste de fios.

Quando a válvula solenoide permanecer funcional, mas o equipamento de entrada estiver danificado, a substituição apenas do equipamento confirmado pode restaurar a ligação pneumática sem substituição do conjunto completo da válvula.

As máquinas de colocação SMT usam circuitos pneumáticos e de vácuo para pegar, segurar, colocar e liberar componentes eletrônicos.O fluxo de ar estável que entra na válvula ou no conjunto do ejector ajuda a manter o funcionamento confiável do sistema de vácuo.

As máquinas usadas YSM10, YSM20 e YSM20R podem exigir a substituição de acessórios pneumáticos envelhecidos antes de serem devolvidos à produção.e ejetores é recomendado durante a renovação.

Manter um equipamento verificado em inventário local pode encurtar o tempo de inatividade da máquina quando o componente original é danificado durante a produção ou manutenção.

Os fabricantes de eletrônicos e as empresas de serviços SMT podem armazenar este equipamento de acordo com a quantidade de máquinas instaladas, o histórico de manutenção, o cronograma de produção e o tempo de entrega internacional.

O equipamento fornece a ligação mecânica e pneumática entre o tubo de ar comprimido e o conjunto de válvulas ou de controlo de vácuo correspondente.

O ar comprimido limpo e seco é fornecido através do sistema de distribuição pneumática da máquina.

O tubo pneumático é inserido no encaixe de acordo com o diâmetro do tubo e o método de ligação exigidos.

A instalação adequada ajuda a reduzir a perda de ar indesejada.

O ar comprimido viaja através da passagem interna e entra na válvula solenoide, colector, ejector ou gerador de vácuo conectados.

O sistema de controle da máquina ativa a válvula correspondente, que dirige, para ou libera ar comprimido de acordo com o ciclo de colocação.

O circuito a jusante pode gerar vácuo, controlar a liberação de ar, recolher componentes de suporte ou executar outra função pneumática.

Um pequeno ponto de vazamento pneumático pode influenciar várias funções da máquina.Problemas de liberação de componentes, ou alarmes de máquina repetidos.

O dispositivo deve, por conseguinte, ser inspeccionado juntamente com o circuito pneumático completo, incluindo o tubo, o filtro, o regulador de pressão, a válvula, o ejector, o colector, o silenciador, o sensor de vácuo,e componentes de vedação.

Utilize a lista completaKLW-M7151-00Não selecione o produto apenas pelo número parcial KLW-M7151 porque diferentes sufixos podem indicar diferentes configurações.

Verifique se o ZZB10-X177 aparece no equipamento removido, na embalagem original, no BOM da máquina, no registo de manutenção ou no rótulo do componente.

Indicar se a máquina é YSM10, YSM20, YSM20R ou outro modelo.

Use uma ferramenta de medição precisa para confirmar o tamanho do tubo. Um diâmetro de tubo incorreto pode causar vazamento ou danificar a montagem.

Os fios incorretos podem danificar o corpo da válvula, impedir o aperto correto ou criar uma fuga de ar.

Verifique se o dispositivo original é reto, em ângulo, compacto, alargado ou equipado com qualquer estrutura especial de controlo do fluxo de ar.

O equipamento de substituição deve proporcionar uma distância suficiente para o tubo e os componentes da máquina circundantes.

Antes da compra, especificar se a encomenda exige:

• A entrada de ar só se encaixa.
• A instalação de um tubo pneumático.
• A montagem com acessórios de vedação.
• A válvula solenoide completa.
• O conjunto completo do ejector.
• Um kit de manutenção pneumática.

Para uma confirmação precisa, forneça:

• Uma fotografia do equipamento removido.
• Uma fotografia de perto da marcação.
• Uma fotografia da interface do fio.
• Uma fotografia que mostra o equipamento instalado na máquina.
• Uma fotografia da válvula ligada ou da etiqueta do colector.

Indicar se o pedido requer um componente original, uma substituição compatível, uma nova unidade ou outra condição.

A instalação deve ser efectuada por pessoal de manutenção treinado e familiarizado com o equipamento de colocação SMT e os sistemas pneumáticos.

• Parem a máquina com segurança.
• Desligue o ar comprimido.
• Libere toda a pressão de ar residual.
• Desligue a energia elétrica quando necessário.
• Limpa a área de manutenção.
• Confirmar a especificação do dispositivo de substituição.
• Fotografa a rota original do tubo.
• Prepare as ferramentas certas.

• Evitar a interligação.
• Inicie o fio cuidadosamente à mão.
• Não utilize força de aperto descontrolada.
• Manter a contaminação fora da porta da válvula.
• Utilizar apenas o método de vedação homologado.
• Corte o tubo pneumático.
• Insira o tubo completamente.
• Mantenha o roteamento original do tubo.
• Evite curvas afiadas do tubo.

• Restaure a pressão do ar gradualmente.
• Verifique se há fugas.
• Puxe o tubo suavemente para confirmar a retenção.
• Verifique a resposta da válvula.
• Teste a função de vácuo.
• Execute um ciclo controlado da máquina.
• Anotar a data de substituição e o número da peça.

As referências KLW-M7151-00 e ZZB10-X177 podem ser verificadas em relação às informações de encomenda e confirmação do cliente.

O corpo de montagem deve ser verificado para detectar rachaduras, deformações, corrosão, contaminação, marcas de impacto ou outros danos visíveis.

O fio deve estar limpo e livre de danos óbvios que possam impedir a instalação correta.

A interface do tubo e o mecanismo de liberação podem ser inspecionados para detectar danos visíveis, contaminação ou deformação.

Quando o cliente fornece fotografias claras ou uma amostra física, a substituição pode ser comparada para a forma do corpo, marcação, direção de conexão e interface geral.

Cada dispositivo deve ser protegido contra o pó, a umidade, o impacto e o movimento durante o transporte internacional.

A humidade, o óleo e a poeira podem afetar os acessórios, válvulas, vedações, filtros e ejetores.

Um tubo danificado, endurecido, arranhado, achatado ou cortado incorretamente pode continuar a vazar mesmo depois de substituído.

Quando o desempenho do vácuo permanecer instável, inspecionar o sistema a montante e a jusante, em vez de substituir apenas um componente.

A remoção frequente do tubo pode acelerar o desgaste da extremidade do tubo e do mecanismo de retenção.

As fábricas que operam várias máquinas YSM devem manter uma quantidade razoável de acessórios confirmados para manutenção de emergência.

Não, esta lista descreve principalmente a instalação da entrada de ar pneumática, a válvula eletromagnética, o ejector, o colector, o tubo pneumático, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape, a válvula de escape.e acessórios de montagem só estão incluídos quando claramente indicado no orçamento.

É referenciado para aplicações compatíveis da série YSM, mas as revisões da máquina podem usar diferentes configurações de válvula ou montagem.e foto da peça removida antes de encomendar.

Uma aparência semelhante não garante a compatibilidade, podendo ser utilizados diferentes fios, diâmetros de tubos, passagens de fluxo de ar, estruturas de vedação, comprimentos do corpo ou instruções de instalação.

Forneça o modelo da máquina, o número completo da peça, a quantidade necessária, as fotografias da peça removida, o diâmetro do tubo, os detalhes do fio, a condição do produto, o país de entrega e a data prevista de entrega.

Inspecionar o tubo pneumático, a superfície de corte do tubo, o fio de fixação, a porta da válvula, o método de vedação, o colector, o corpo da válvula, o eixo ejector, o filtro, o regulador e as ligações próximas.O vazamento pode vir de outro componente..

Para obter um orçamento rápido e exacto, envie as seguintes informações:

• Número completo da peça: KLW-M7151-00.
• Modelo do componente: ZZB10-X177.
• Modelo exato da máquina.
• Quantidade necessária.
• Fotos claras do produto.
• Diâmetro externo do tubo.
• Detalhes do fio ou da porta.
• Condição do produto exigida.
• País de entrega.
• Método de transporte preferido.
• Data prevista de entrega.

A nossa equipa de vendas pode fornecer apoio na identificação do produto, confirmação de disponibilidade, detalhes do orçamento, informações de embalagem, tempo estimado de preparação, opções de envio,e fornecimento combinado de peças sobressalentes SMT.

Para um processamento mais rápido, incluaKLW-M7151-00 ZZB10-X177No objeto do inquérito e anexar fotografias claras da posição de montagem e instalação removida.

A Yamaha e os nomes dos modelos de máquinas referidos são utilizados apenas para identificar a compatibilidade e aplicação do produto.Fabricante, e o estado de abastecimento deve ser confirmado na cotação comercial final.
