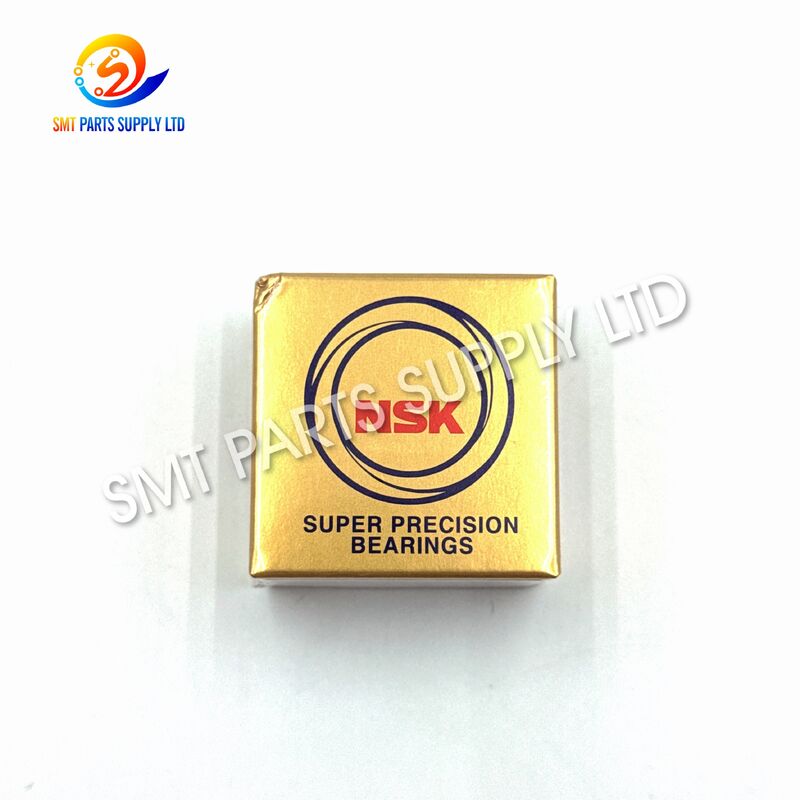

Rolamento de Precisão FUJI NSK 708ATYNDBMP5 H4218K com Grau de Precisão P5 e Arranjo Duplex Costas com Costas para NXT XP143

O rolamento de precisão FUJI NSK 708ATYNDBMP5 H4218K foi projetado para conjuntos de movimento selecionados usados ​​em equipamentos de colocação de componentes eletrônicos da FUJI. É comumente referenciado como um rolamento de substituição para configurações específicas FUJI NXT e XP143, embora o eixo de instalação exato ou módulo mecânico deva sempre ser confirmado através do manual de peças da máquina, desenho de montagem ou marcação de rolamento removida.

Este rolamento compacto de esferas de contato angular apresenta um diâmetro interno de 8 mm e um diâmetro externo de 22 mm. A designação NSK completa identifica uma gaiola de poliamida, arranjo de rolamentos costas com costas, pré-carga média e classe de precisão P5. Esses recursos tornam o rolamento adequado para aplicações que exigem rigidez controlada, orientação rotacional precisa e movimento estável sob cargas radiais e axiais combinadas.

O rolamento destina-se ao reparo profissional de máquinas SMT, manutenção preventiva programada, reconstrução de módulos mecânicos e substituição de componentes desgastados do sistema de movimento. A instalação correta ajuda a manter movimentos suaves, posicionamento consistente e desempenho de produção confiável.

A referência cruzada comercial verificada conectaNSK 708ATYNDBMP5comReferência de peça de reposição FUJI H4218K. As listagens públicas de equipamentos associam a peça aos equipamentos de montagem de componentes eletrônicos da FUJI, incluindo aplicações NXT e XP143 selecionadas. Como as revisões das máquinas FUJI podem usar diferentes arranjos de rolamentos, a compatibilidade final deve ser verificada antes do pedido.

Identificação do Produto

O sistema de designação NSK identificaTYNcomo uma gaiola de poliamida,BDcomo um arranjo duplex costas com costas,Mcomo pré-carga média, eP5como uma aula de precisão. Arranjos de rolamentos de contato angular costas com costas podem suportar cargas radiais e axiais de ambas as direções, proporcionando maior rigidez de momento do que um arranjo face a face.

Causa – Por que o rolamento original requer substituição

Os rolamentos de precisão operam continuamente dentro de equipamentos de colocação SMT de alta velocidade. Mesmo quando um rolamento não apresenta danos externos visíveis, suas pistas internas, elementos rolantes, gaiola, condição de lubrificação ou relação de pré-carga podem deteriorar-se gradualmente.

Um rolamento desgastado ou instalado incorretamente pode afetar a estabilidade do conjunto de movimento e criar erros de posicionamento que parecem ter origem em um motor, codificador, fuso de esfera, trilho-guia ou sistema de controle.

Causas comuns de desgaste de rolamentos

Sintomas típicos

O pessoal de manutenção pode considerar inspecionar o rolamento quando uma ou mais das seguintes condições aparecerem:

• Ruído mecânico anormal durante o movimento do eixo.
• Aumento da vibração ao redor da caixa do rolamento.
• Posicionamento inconsistente ou desvio repetido de calibração.
• Calor excessivo próximo ao eixo ou sede do rolamento.
• Rotação brusca quando o mecanismo é movido manualmente.
• Aumento da carga do motor ou corrente do servo.
• Alarmes de movimento recorrentes sem falha elétrica óbvia.
• Vazamento visível de graxa ou lubrificante contaminado.
• Folga axial ou frouxidão radial além da faixa normal.
• Estabilidade de posicionamento reduzida após longos períodos de operação.
• Resistência incomum durante aceleração ou desaceleração.
• Substituição repetida de componentes mecânicos adjacentes.

Esses sintomas não provam automaticamente que o rolamento está com defeito. Motores, acoplamentos, fusos de esferas, correias, polias, trilhos-guia, codificadores, eixos e assentos de montagem também devem ser inspecionados antes da decisão final de reparo.

Solução — Substituição de precisão para movimento estável da máquina

A substituição de um rolamento desgastado pelo NSK 708ATYNDBMP5 H4218K corretamente identificado ajuda a restaurar o suporte e a orientação pretendidos do conjunto mecânico FUJI afetado.

Ao contrário de um rolamento comum de uso geral, este modelo utiliza uma configuração de contato angular correspondente com pré-carga controlada e precisão precisa. O arranjo combinado é importante porque o par de rolamentos deve funcionar como um sistema mecânico. A instalação de um rolamento inigualável com pré-carga, gaiola, tolerância ou disposição de contato diferente pode alterar a rigidez do eixo e o comportamento de funcionamento.

Benefícios de manutenção

Por que o número completo do modelo é importante

A descrição simplificada “708AT” não é suficiente para uma aquisição precisa de substituição. Os rolamentos que compartilham a mesma série básica 708 podem ter diferentes materiais de gaiola, níveis de pré-carga, arranjos correspondentes, folgas internas e graus de precisão.

Por este motivo, as consultas e pedidos de compra devem especificar:

NSK 708ATYNDBMP5/FUJI H4218K

Usar o modelo completo ajuda a evitar a substituição por um rolamento que tenha o tamanho físico correto, mas com características operacionais erradas.

Especificações

Nota técnica importante

O furo de 8 mm e o diâmetro externo de 22 mm são apoiados pelos registros comerciais e de identificação de produto disponíveis para NSK 708ATYNDBMP5. No entanto, a largura do rolamento, a direção de instalação, as marcas correspondentes, a orientação da pré-carga, o método de lubrificação e o eixo exato da máquina devem ser confirmados no rolamento original e na documentação de serviço da FUJI antes da instalação.

Explicação do código do modelo de rolamento

Os sufixos são essenciais para a seleção do produto. Um rolamento 708 padrão sem os códigos corretos de correspondência, pré-carga, gaiola e precisão não deve ser automaticamente considerado uma substituição equivalente.

Principais vantagens do produto

1. Identificação exata do modelo completo

O produto é identificado pela designação NSK completa 708ATYNDBMP5, em vez de apenas pela referência abreviada 708AT. Isso ajuda as equipes de compras a comparar as cotações corretamente e reduz o risco de solicitar um rolamento visualmente semelhante, mas tecnicamente diferente.

2. Arranjo consecutivo correspondente

O arranjo DB posiciona o par de rolamentos costas com costas. Esta estrutura fornece suporte para cargas radiais, cargas axiais em ambas as direções e cargas momentâneas geradas pelo mecanismo da máquina.

3. Pré-carga média controlada

O sufixo M indica pré-carga média. A pré-carga reduz movimentos internos indesejados e aumenta a rigidez da montagem, proporcionando orientação mecânica mais estável.

4. Precisão de precisão P5

A designação P5 destina-se a aplicações que exigem maior precisão dimensional e de funcionamento do que os rolamentos industriais comuns. Isto é importante em máquinas SMT, onde o movimento mecânico repetível afeta a estabilidade da produção.

5. Design compacto de furo de 8 mm

O tamanho compacto do rolamento é adequado para montagens de movimento de precisão onde o espaço de instalação é limitado e é necessário um suporte preciso do eixo.

6. Aplicação profissional de manutenção SMT

A referência cruzada H4218K suporta identificação mais rápida para manutenção de equipamentos FUJI, inventário de peças sobressalentes, reconstrução de máquinas e substituição de emergência.

7. Risco de aquisição reduzido

A exibição do modelo do rolamento NSK e do número de peça FUJI permite que engenheiros de manutenção, distribuidores e departamentos de compras verifiquem o mesmo item usando diferentes sistemas de documentação.

8. Adequado para manutenção preventiva

O rolamento pode ser armazenado como parte de um programa de manutenção planejada para reduzir atrasos quando vibração, ruído ou desgaste mecânico são detectados.

Aplicativo

O FUJI NSK 708ATYNDBMP5 H4218K destina-se a montagens mecânicas de precisão em equipamentos de colocação de componentes eletrônicos.

Principais áreas de aplicação

Usuários aplicáveis

• Proprietários de máquinas SMT.
• Prestadores de serviços de fabricação de eletrônicos.
• Fábricas de montagem de PCB.
• Departamentos de manutenção de equipamentos FUJI.
• Empresas independentes de reparo de SMT.
• Empresas de reforma de máquinas.
• Distribuidores de peças de reposição SMT.
• Engenheiros de serviço no exterior.
• Equipes de manutenção de automação industrial.
• Integradores de linha de produção eletrônica.

Declaração de compatibilidade

O rolamento H4218K é comercializado publicamente para equipamentos FUJI NXT e XP143 selecionados, mas gerações individuais de máquinas, faixas de números de série, revisões mecânicas e conjuntos de eixos podem ser diferentes.

Antes de fazer o pedido, o comprador deve fornecer pelo menos um dos seguintes:

• Uma fotografia nítida do rolamento removido.
• Marcação completa do rolamento no anel ou pacote do rolamento.
• Número de peça FUJI H4218K da máquina BOM.
• Modelo da máquina e número de série.
• Nome da montagem mecânica.
• Eixo ou posição de instalação.
• Captura de tela do manual de peças.
• Quantidade necessária por montagem.

Como funciona

Os rolamentos de esferas de contato angular usam pistas que são deslocadas umas em relação às outras. A linha de contato entre as esferas e as pistas é posicionada em ângulo com o plano radial. Isso permite que o rolamento suporte carga radial juntamente com carga axial.

Um único rolamento de contato angular normalmente suporta a força axial principalmente em uma direção. Em um conjunto combinado costas com costas, dois rolamentos são instalados em direções opostas. O par pode, portanto, suportar forças axiais de ambas as direções e proporcionar melhor resistência aos momentos de tombamento.

Sequência Operacional

Função do arranjo back-to-back

Um par de rolamentos costas com costas tem uma distância relativamente grande entre seus centros de carga efetivos. Isto proporciona maior capacidade de carga de momento e suporta um arranjo mecânico rígido.

Para equipamentos SMT, isso pode contribuir para:

• Suporte de eixo estável.
• Movimento axial controlado.
• Jogo indesejado reduzido.
• Aceleração e desaceleração consistentes.
• Resposta melhorada durante ciclos operacionais repetidos.
• Melhor repetibilidade mecânica após instalação correta.
• Comportamento servo mais previsível.
• Vibração reduzida causada por folga interna excessiva.

Função de pré-carga

A pré-carga aplica uma força interna controlada ao conjunto de rolamentos correspondente antes que a carga operacional externa seja introduzida.

Os efeitos pretendidos incluem:

• Aumentando a rigidez mecânica.
• Reduzindo o deslocamento axial.
• Controle de folga interna.
• Melhorando a estabilidade de corrida.
• Reduzindo a derrapagem dos elementos rolantes.
• Apoiando movimento repetível.
• Melhorando a resposta durante mudanças direcionais.

O pré-carregamento não deve ser adicionado arbitrariamente durante a instalação. O conjunto de rolamentos já possui uma condição correspondente especificada e a pressão excessiva de montagem pode criar calor anormal, torque ou falha prematura.

Recomendações de instalação

A instalação deve ser realizada por um técnico familiarizado com o manuseio de rolamentos de precisão e manutenção de equipamentos FUJI.

Antes da instalação

1. Confirme o modelo completo 708ATYNDBMP5.
2. Confirme a referência FUJI H4218K.
3. Compare o rolamento novo com o rolamento removido.
4. Verifique o pacote para marcas de conjunto correspondente.
5. Verifique a direção de instalação.
6. Inspecione o eixo e o alojamento quanto a danos.
7. Meça o ajuste do eixo e da carcaça quando necessário.
8. Limpe a área de trabalho e as ferramentas de instalação.
9. Confirme o requisito correto de lubrificante.
10. Revise o manual de serviço da máquina.

Durante a instalação

• Não aplique força de montagem através das esferas.
• Aplique força apenas no anel que está sendo encaixado por pressão.
• Não separe ou misture pares de rolamentos correspondentes.
• Mantenha as marcas correspondentes e a orientação visíveis.
• Evite o impacto direto do martelo.
• Use um aquecedor de rolamento limpo ou uma prensa de precisão quando necessário.
• Proteja as pistas contra partículas metálicas e poeira.
• Não toque nas superfícies limpas com luvas contaminadas.
• Não lave o lubrificante de fábrica, a menos que seja especificado.
• Aperte os componentes relacionados de acordo com as especificações de serviço.

Após a instalação

Como escolher

Não é recomendado escolher um rolamento apenas pela aparência externa ou dimensões básicas. O sufixo completo afeta a construção e o desempenho internos.

Lista de verificação de seleção

Não substitua com base apenas nesses fatores

• Mesmo diâmetro interno.
• Mesmo diâmetro externo.
• Aparência de rolamento semelhante.
• O mesmo número 708 básico.
• Menor preço de compra.
• Descrição do vendedor não verificada.
• Modelo de máquina FUJI semelhante.
• Eixo mecânico semelhante.
• Rolamento sem marcação de sufixo visível.
• Rolamentos mistos de conjuntos diferentes.

Informações de consulta recomendadas

Para cotação mais rápida e precisa, envie:

Inspeção de Qualidade

Antes do envio, o rolamento deverá ser verificado de acordo com as condições de fornecimento acordadas.

Itens de inspeção recomendados

Recomendações de armazenamento

• Armazene em ambiente interno limpo e seco.
• Mantenha o rolamento dentro da embalagem protetora até a instalação.
• Evite o contato direto com água ou produtos químicos corrosivos.
• Não coloque produtos pesados ​​na embalagem do rolamento.
• Evite choques e vibrações durante o armazenamento.
• Mantenha uma identificação clara do armazém.
• Mantenha os conjuntos combinados juntos.
• Use o controle de estoque primeiro que entra, primeiro que sai.
• Evite abertura desnecessária de embalagens.
• Inspecione as peças armazenadas há muito tempo antes da instalação.

Perguntas frequentes

1. Qual é o número completo do modelo do rolamento H4218K?

O modelo completo de rolamento NSK é708ATYNDBMP5. “708AT” é apenas uma referência abreviada e não mostra a gaiola, arranjo combinado, pré-carga ou classe de precisão. Os pedidos de compra devem usar o número completo do modelo junto com o número da peça FUJI H4218K.

2. O H4218K é adequado para todas as máquinas FUJI NXT ou XP143?

As listagens públicas de peças sobressalentes associam o H4218K a aplicações FUJI NXT e XP143 selecionadas, mas o eixo exato, o módulo mecânico, a faixa de números de série e a revisão da máquina podem ser diferentes. A compatibilidade deve ser confirmada pela marcação original do rolamento, FUJI BOM ou manual de serviço.

3. O que significam DB, M e P5?

DB indica um arranjo de rolamentos correspondente costas com costas. M indica pré-carga média e P5 indica uma classe de exatidão de precisão. Esses sufixos afetam a rigidez, a folga operacional e a precisão de funcionamento, portanto, não devem ser omitidos ao selecionar uma substituição.

4. Um rolamento 708 padrão pode substituir o 708ATYNDBMP5?

Um rolamento 708 padrão não deve ser tratado como uma substituição automática. Ele pode ter um design de contato, gaiola, pré-carga, arranjo correspondente ou grau de precisão diferente. Mesmo quando as dimensões externas parecem semelhantes, o desempenho de movimento da máquina pode ser diferente.

5. Que informações são necessárias antes da cotação?

Forneça a marcação completa do rolamento, número da peça FUJI, modelo da máquina, número de série, posição de instalação, quantidade necessária, condição do produto e país de destino. Uma fotografia do rolamento removido e da etiqueta da embalagem é fortemente recomendada para verificação final.

Contate-nos

Procurando um rolamento FUJI H4218K confiável para manutenção de máquinas SMT?

Envie-nos o modelo da sua máquina, número de série, quantidade necessária, posição de instalação e uma foto nítida do rolamento removido. Nossa equipe verificará a identificação do NSK 708ATYNDBMP5 antes da cotação e ajudará a reduzir o risco de solicitar uma especificação incorreta.

Apoiamos:

• Verificação rápida do modelo.
• Consulta profissional de peças de reposição SMT.
• Novo fornecimento de rolamento.
• Embalagem de exportação internacional.
• Opções de entrega em todo o mundo.
• Consultas urgentes de manutenção.
• Cotações de peças de reposição de vários itens.
• Consolidação de peças de máquinas FUJI.
• Fotos do produto antes do envio.
• Preparação de fatura comercial e lista de embalagem.

Contatar SMT PARTS SUPPLY LTD. hoje para disponibilidade, preços, prazo de entrega e confirmação técnica.

Modelo de consulta

Isenção de responsabilidade de compatibilidade e marca registrada

Os nomes, modelos de máquinas e números de peças FUJI e NSK são usados ​​apenas para identificação do produto e referência de compatibilidade. Esta página do produto não implica patrocínio, autorização ou afiliação, a menos que especificamente indicado na cotação comercial.

A compatibilidade da máquina pode variar de acordo com o ano de produção, número de série, revisão de montagem e histórico de manutenção. Os compradores devem confirmar o modelo exato do rolamento e o número da peça FUJI antes da compra. A instalação final deve ser concluída por pessoal de manutenção qualificado.
