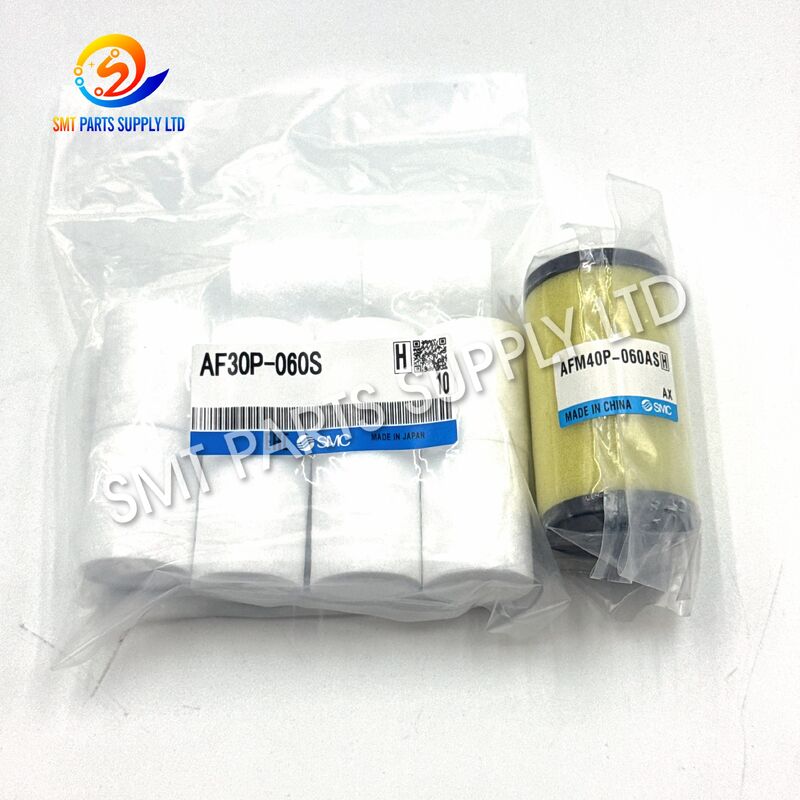

Conjunto de elemento filtrante SMC AF30P-060S AFM40P-060AS 5 µm 0,3 µm para filtragem de partículas e névoa de óleo em ar comprimido

Conjunto de Elementos Filtrantes SMC AF30P-060S AFM40P-060AS 5µm 0.3µm AF30 AFM40

O conjunto de elementos filtrantes SMC AF30P-060S e AFM40P-060AS foi projetado para a manutenção preventiva de sistemas de preparação de ar comprimido utilizados em equipamentos de produção SMT, linhas de montagem automatizadas, máquinas de inspeção, ferramentas pneumáticas e sistemas de controle industrial. O AF30P-060S serve como um elemento filtrante nominal de 5 µm para filtros de ar da série AF30, enquanto o AFM40P-060AS é um conjunto de elementos usado com separadores de névoa da série AFM40. Informações de referência oficiais da SMC identificam o AF30P-060S como um elemento filtrante de substituição para equipamentos AF30 e listam o AFM40P-060AS para os modelos de separadores de névoa AFM40 e AFM40-06.

Usados em conjunto em uma linha de tratamento de ar devidamente configurada, esses elementos suportam a filtragem em estágios. O primeiro estágio remove contaminantes sólidos maiores e impurezas condensadas, enquanto o segundo estágio fornece separação de névoa mais fina. As informações técnicas da SMC especificam uma classificação nominal de 5 µm para a filtragem padrão AF e uma classificação nominal de 0.3 µm para separadores de névoa AFM.

Este produto é fornecido como um conjunto de elementos de substituição, em vez de um filtro de ar completo, regulador, copo, carcaça, válvula de dreno ou conjunto de tratamento pneumático.

O catálogo web oficial da SMC descreve o AFM40P-060AS como um "Conjunto de Elemento", enquanto o AF30P-060S é identificado como um elemento filtrante para equipamentos da série AF30.

O ar comprimido pode conter poeira, partículas de ferrugem, umidade condensada, óleo do compressor, detritos de tubulação e outros contaminantes. Essas impurezas podem viajar pela rede de ar da fábrica e entrar em componentes pneumáticos de precisão.

Em ambientes de produção SMT, dispositivos pneumáticos controlam frequentemente o manuseio de componentes, operação de alimentadores, geração de vácuo, movimento de bicos, transferência de placas, fixação, elevação e posicionamento. Mesmo pequenas quantidades de contaminação podem afetar a resposta e a confiabilidade desses sistemas.

Um elemento filtrante deve ser inspecionado quando uma ou mais das seguintes condições aparecerem:

Esses sintomas também podem ser causados por vazamento, mau funcionamento do regulador, vedações danificadas, tubulação bloqueada, problemas no compressor ou configurações incorretas da máquina. Todo o sistema pneumático deve ser verificado antes de confirmar a causa.

O conjunto AF30P-060S e AFM40P-060AS fornece uma solução de manutenção prática para sistemas de tratamento de ar que requerem tanto filtragem geral quanto separação de névoa.

O AF30P-060S é normalmente instalado no corpo do filtro de ar AF30 correspondente como o estágio de filtragem primária. Seu nível de filtragem nominal de 5 µm destina-se à remoção de contaminantes comuns do ar comprimido antes que o ar atinja componentes de tratamento mais finos. A documentação da SMC lista 5 µm como a classificação nominal de filtragem padrão para filtragem de ar de uso geral.

O AFM40P-060AS é instalado no corpo do separador de névoa AFM40 correspondente. A SMC especifica uma classificação de filtragem nominal de 0.3 µm para separadores de névoa da série AFM e lista o AFM40P-060AS como o conjunto de elementos aplicável para modelos AFM40.

Quando selecionada e instalada corretamente, a combinação pode ajudar a:

Pressão, temperatura, capacidade de fluxo de ar, tamanho da porta e configuração do dreno são determinados pelo conjunto completo de filtro ou separador de névoa, não apenas pelo elemento de substituição.

Antes de comprar, verifique o modelo completo impresso no corpo do filtro instalado. Diferentes gerações, sufixos, especificações regionais e configurações de pedidos especiais podem usar copos, vedações ou peças de manutenção diferentes.

Sempre confirme se vedações separadas, anéis O do copo ou outras peças de manutenção são necessários durante a substituição.

O conjunto de filtros pode ser usado em sistemas de tratamento de ar comprimido que atendem a uma ampla gama de máquinas pneumáticas.

A adequação depende do modelo de filtro SMC instalado e do requisito de qualidade do ar do equipamento a jusante.

O ar comprimido entra primeiro na carcaça do filtro de ar AF30 contendo o elemento AF30P-060S.

O elemento ajuda a separar impurezas maiores transportadas pelo ar do fluxo de ar. Os contaminantes podem incluir incrustações de tubulação, ferrugem, poeira e material condensado. Líquido e detritos removidos são coletados no copo do filtro de acordo com o design do conjunto completo.

O estágio de filtragem nominal de 5 µm é adequado para preparação geral de ar comprimido e fornece proteção a montante para o estágio de separação de névoa mais fina.

Após a filtragem primária, o ar comprimido entra na carcaça do separador de névoa AFM40 contendo o conjunto de elementos AFM40P-060AS.

A estrutura de filtro mais fina captura partículas menores e névoa de óleo que podem passar por um filtro de ar primário padrão. A série AFM tem uma classificação de filtragem nominal de 0.3 µm de acordo com as informações do produto SMC.

A ordem real pode variar dependendo do design da máquina, especificação de qualidade do ar e configuração modular SMC completa.

A confirmação do número de peça correto é essencial. Um elemento filtrante que parece semelhante pode ter um comprimento, diâmetro, estrutura de montagem, classificação de filtragem ou design de vedação diferente.

Verifique a placa de identificação ou o código impresso no corpo do filtro.

Exemplos de informações úteis incluem:

Não confunda os dois elementos.

O AF30P-060S não substitui o AFM40P-060AS, e o AFM40P-060AS não substitui o AF30P-060S.

Peça o conjunto completo quando a máquina usar um filtro de ar AF30 e um separador de névoa AFM40.

Peça um elemento individual quando apenas um corpo de filtro precisar de manutenção.

Durante a substituição do elemento, inspecione:

Para cotação e verificação de compatibilidade mais rápidas, forneça:

• Fotografia clara do conjunto completo do filtro.
• Fotografia da etiqueta do modelo da carcaça.
• Fotografia do elemento removido.
• Quantidade necessária para cada número de peça.
• Marca e modelo da máquina.
• País de entrega e código postal.
• Data de entrega necessária.
• Preferência por peças individuais ou conjuntos combinados.

A manutenção do filtro deve ser realizada por pessoal treinado e familiarizado com sistemas pneumáticos.

Nunca abra um copo de filtro pressurizado.

1. Verifique se o suprimento de ar está isolado e toda a pressão residual foi liberada.
2. Remova o copo de acordo com o procedimento do fabricante do filtro.
3. Observe a direção de instalação do elemento existente.
4. Remova o elemento usado cuidadosamente para evitar que detritos entrem na carcaça.
5. Inspecione o copo, a vedação, o defletor e as superfícies internas.
6. Limpe os componentes reutilizáveis usando um método aprovado.
7. Não use produtos químicos de limpeza que possam danificar copos plásticos ou vedações.
8. Instale o novo elemento na mesma orientação do componente original correto.
9. Reinstale o copo e engate completamente o mecanismo de travamento.
10. Restaure a pressão do ar gradualmente.
11. Verifique se há vazamentos ao redor do copo e das vedações.
12. Confirme a pressão e o fluxo de ar a jusante normais.
13. Registre a data de substituição e as horas de operação da máquina.

Consulte o manual de operação oficial do modelo completo do filtro antes da instalação.

A vida útil do filtro depende da qualidade do ar comprimido, horas de operação, fluxo de ar, concentração de óleo, umidade, condição do compressor e limpeza da tubulação da fábrica. Um único intervalo de substituição não pode ser aplicado a todas as linhas de produção.

Cada pedido de elemento filtrante pode ser verificado de acordo com a especificação de compra confirmada.

A condição do produto, origem da marca, lote de fabricação, tipo de embalagem e documentação disponível devem ser confirmados na cotação formal.

Não remova o elemento de sua embalagem protetora até a instalação. Armazene-o em local limpo e seco, longe de óleo, solventes, luz solar direta e objetos pesados.

Por favor, confirme as seguintes informações antes de fazer um pedido:

Não. O AF30P-060S é um elemento filtrante primário nominal de 5 µm usado com uma carcaça de filtro de ar AF30. O AFM40P-060AS é um conjunto de elementos nominal de 0.3 µm usado com um separador de névoa AFM40. Eles realizam funções de filtragem diferentes e não são intercambiáveis.

Não. O conjunto padrão contém um elemento de substituição AF30P-060S e um conjunto de elemento de substituição AFM40P-060AS. Carcaças de filtro, copos, reguladores, drenos, suportes de montagem, manômetros e hardware de conexão não estão incluídos, a menos que listados separadamente na cotação.

Pode ser usado quando a máquina SMT ou sua linha de tratamento de ar de fábrica está equipada com carcaças de filtro AF30 e AFM40 compatíveis. Confirme o modelo completo da carcaça, o código do elemento instalado e a configuração pneumática da máquina antes de fazer o pedido.

A frequência de substituição depende da qualidade do ar, condição do compressor, tempo de operação, umidade, fluxo de ar e nível de contaminação. Inspecione os elementos durante a manutenção preventiva e substitua-os quando danificados, saturados, fortemente contaminados ou causando perda de pressão inaceitável.

Por favor, forneça o modelo completo da carcaça do filtro, fotografias da placa de identificação e dos elementos existentes, marca da máquina, modelo da máquina, quantidade necessária e destino. Fotografias do copo e da estrutura de montagem interna também são úteis quando a etiqueta original não está clara.

Referências oficiais da SMC identificam o AF30P-060S como um elemento de substituição para filtragem da série AF30 e o AFM40P-060AS como o conjunto de elementos aplicável para separadores de névoa AFM40 e AFM40-06. A documentação técnica da SMC identifica 5 µm como o nível de filtragem padrão AF e 0.3 µm como o nível de filtragem do separador de névoa AFM.

Como os códigos completos dos modelos de filtro podem incluir diferentes gerações e sufixos opcionais, a compatibilidade deve ser confirmada contra o código completo da carcaça, e não apenas pela aparência.

Procurando por elementos filtrantes de substituição confiáveis para uma máquina SMT ou sistema pneumático industrial?

Envie-nos seus números de peça, quantidades e informações do equipamento necessários. Nossa equipe de vendas verificará a especificação e preparará uma cotação clara para sua revisão de compra.

Fotografias claras nos ajudam a verificar o número da peça, a série da carcaça, a estrutura do elemento e a aplicação da máquina. Isso reduz o risco de receber um item de substituição incorreto e acelera o processamento da cotação.

Assunto: Consulta para Elementos Filtrantes SMC AF30P-060S e AFM40P-060AS

Prezada Equipe de Vendas,

Por favor, cota os seguintes elementos filtrantes pneumáticos:

• AF30P-060S: _____ peças
• AFM40P-060AS: _____ peças
• Marca e modelo da máquina: _____
• Modelo do filtro instalado: _____
• Destino da entrega: _____
• Data de entrega necessária: _____

Por favor, confirme a condição do produto, compatibilidade, prazo de entrega, embalagem, custo de envio e documentação disponível.

Atenciosamente,
