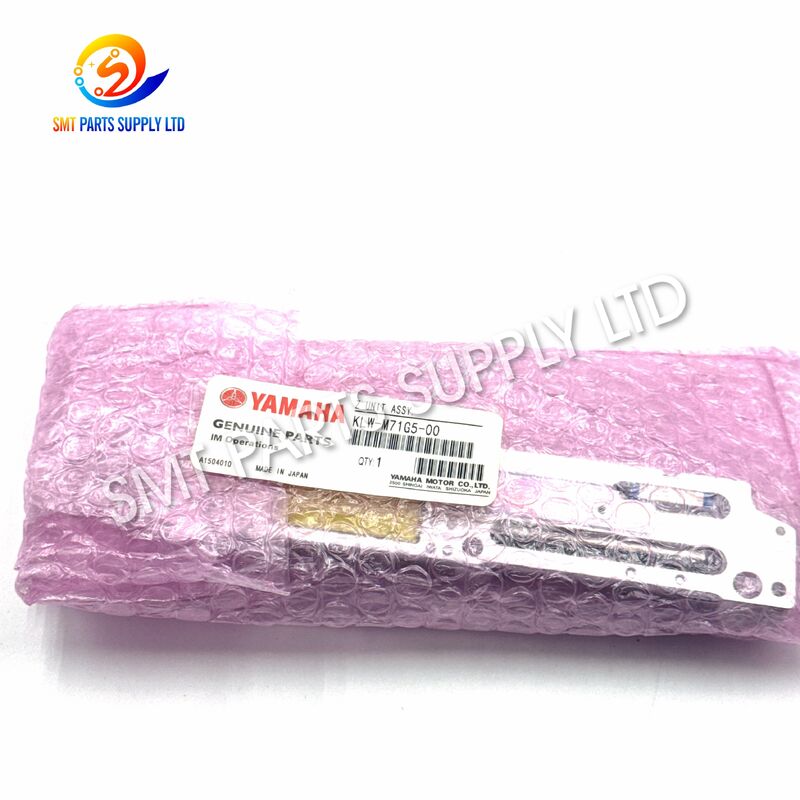

Yamaha KLW-M71G5-00 Unidade de motor linear do eixo Z para YSM10 YSM20R com movimento vertical controlado com precisão e montagem de unidade integrada

Unidade de Motor Linear do Eixo Z Yamaha KLW-M71G5-00 YSM10 YSM20R

A Unidade de Motor Linear do Eixo Z Yamaha KLW-M71G5-00 é uma montagem de movimento de precisão desenvolvida para equipamentos de montagem Yamaha YSM10 e YSM20R compatíveis. Instalada no mecanismo do eixo Z da cabeça de montagem, a unidade suporta o movimento vertical controlado necessário quando um bico se aproxima de um componente, completa a captação, move-se para a posição de montagem e baixa o componente na placa de circuito impresso.

Uma montagem estável do eixo Z é essencial para manter a altura de captação, altura de montagem, ritmo de operação e movimento do bico consistentes. Quando a unidade existente se desgasta, danifica, contamina ou fica mecanicamente instável, a máquina pode apresentar movimento anormal, erros de captação, variação na altura de montagem, vibração, alarmes ou redução na eficiência de produção.

O KLW-M71G5-00 é fornecido como uma unidade Z integrada, em vez de um motor de propósito geral não relacionado. É adequado para equipes de manutenção, instalações de produção SMT, reformadores de equipamentos e distribuidores de peças de reposição que necessitam de uma substituição corretamente identificada para equipamentos de montagem Yamaha. O número da peça e a configuração da máquina devem ser verificados antes da compra.

Causa: Por que as Unidades de Motor do Eixo Z Requerem Substituição

A cabeça de montagem de uma máquina SMT realiza um grande número de movimentos verticais repetidos durante a produção diária. Cada ciclo de captação e montagem requer que o mecanismo do eixo Z abaixe e levante o bico com precisão. Longas horas de operação, alta velocidade de produção, poeira, deterioração da graxa, colisão acidental do bico e manutenção incorreta podem afetar gradualmente a condição da montagem.

As causas comuns de falha da unidade do eixo Z incluem:

Um problema no eixo Z não deve ser diagnosticado a partir de um único sintoma. Antes de substituir a unidade, os técnicos também devem inspecionar o eixo do bico, conectores, cabos, mecanismo da cabeça, feedback do controlador, posição de montagem e peças mecânicas relacionadas.

Sintomas Típicos de uma Unidade Z Desgastada ou Danificada

As seguintes condições podem indicar que a unidade do eixo Z existente requer inspeção ou substituição:

Esses sintomas também podem originar-se de outros sistemas da máquina. Uma inspeção completa é recomendada antes de encomendar ou instalar a substituição.

Solução: Restaurar o Movimento Vertical Controlado da Cabeça

Substituir uma unidade de eixo Z defeituosa ou instável pela montagem KLW-M71G5-00 corretamente combinada pode ajudar a restaurar a resposta mecânica da cabeça de montagem. A substituição destina-se a fornecer uma solução de manutenção prática quando a unidade existente não puder mais operar dentro da condição de produção exigida.

Os principais objetivos de manutenção são:

A unidade de substituição deve ser instalada por técnicos qualificados familiarizados com equipamentos SMT Yamaha. A calibração da máquina e a verificação operacional devem ser concluídas após a instalação.

Principais Vantagens do Produto

1. Número da Peça Claramente Identificado

O KLW-M71G5-00 fornece uma referência precisa para compra e controle de estoque. Usar o número da peça exato reduz o risco de selecionar uma montagem visualmente semelhante, mas incompatível.

2. Unidade Integrada do Eixo Z

O produto é fornecido como uma montagem de unidade do eixo Z, tornando-o adequado para substituição quando a unidade de movimento completa requer serviço, em vez de apenas um subcomponente individual.

3. Projetado para Operação da Cabeça de Montagem SMT

A montagem suporta movimento vertical repetido durante os processos de captação e montagem de componentes, onde o movimento controlado e a altura consistente são importantes.

4. Adequado para Estoque de Manutenção

Fábricas SMT podem manter a peça como um sobressalente crítico para manutenção planejada, substituição de emergência, reforma de máquinas ou recuperação de linha.

5. Suporta a Redução do Tempo de Inatividade

Uma unidade de substituição pré-verificada ajuda as equipes de manutenção a responder rapidamente quando uma falha no eixo Z interrompe a produção.

6. Inspeção Antes do Envio

As unidades disponíveis podem ser verificadas quanto à identificação do número da peça, aparência, conectores, superfícies de montagem e condição mecânica básica antes do despacho.

7. Condição de Fornecimento Flexível

Dependendo da disponibilidade de estoque e dos requisitos do cliente, as condições de fornecimento podem incluir opções de substituição novas, usadas originais, recondicionadas ou equivalentes. A condição exata deve ser confirmada na cotação.

8. Suporte de Entrega Internacional

A peça sobressalente industrial compacta pode ser embalada para courier internacional, frete aéreo ou remessa consolidada de acordo com a quantidade do pedido e o destino.

Especificações

Importante:A voltagem, resistência, arranjo do conector, dimensões de montagem e compatibilidade da cabeça não devem ser assumidos pela aparência. Por favor, forneça a etiqueta da peça original e as informações da máquina antes de fazer o pedido.

Referência de Compatibilidade

Listagens da indústria descrevem o KLW-M71G5-00 como uma Montagem de Unidade Z Yamaha YSM10/YSM20-série, enquanto algumas listagens também referenciam YSM20R. Por esse motivo, a aprovação da compra deve ser baseada no número da peça instalado, em vez de apenas no nome da máquina.

Aplicação

A Unidade de Motor Linear do Eixo Z KLW-M71G5-00 pode ser usada em diferentes ambientes de produção e manutenção SMT.

Linhas de Produção SMT

Adequado para fábricas de eletrônicos que operam máquinas de montagem Yamaha em produção contínua ou multi-turno.

Manutenção Preventiva de Máquinas

A unidade pode ser preparada como um sobressalente crítico durante a manutenção programada da máquina, especialmente onde a interrupção da produção tem um alto custo.

Reparo de Quebra de Emergência

Quando o diagnóstico confirma falha da unidade do eixo Z, uma substituição verificada pode ajudar a reduzir o tempo de inatividade prolongado da máquina.

Reforma de Equipamentos

Usado durante a reconstrução ou recondicionamento de máquinas de montagem Yamaha YSM-série compatíveis.

Distribuição de Peças Sobressalentes

Adequado para fornecedores de peças industriais que dão suporte a fábricas SMT, fabricantes contratados, centros de reparo e comerciantes de equipamentos.

Expansão da Capacidade de Produção

Útil ao preparar estoque adicional de peças sobressalentes para linhas SMT recém-instaladas ou transferidas.

Aplicações de Fabricação de Eletrônicos

Como Funciona

O eixo Z é responsável pelo movimento vertical controlado do bico ou do mecanismo da cabeça de montagem. Sua operação é uma parte essencial do ciclo de captação e montagem SMT.

Etapa 1: Posicionamento do Componente

O alimentador apresenta um componente na posição de captação programada. A cabeça de montagem move-se horizontalmente para alinhar o bico selecionado acima do componente.

Etapa 2: Descida do Eixo Z

A unidade do eixo Z move o bico para baixo em direção ao componente. A distância de deslocamento é controlada de acordo com a programação da máquina, dados do componente, tipo de bico e informações de calibração.

Etapa 3: Captação do Componente

O bico atinge a altura de captação necessária. O vácuo é aplicado através do bico para segurar o componente.

Etapa 4: Elevação do Eixo Z

O eixo Z levanta o bico e o componente captado para longe do alimentador. O movimento vertical estável ajuda a evitar o deslocamento ou a perda do componente.

Etapa 5: Inspeção e Correção

Dependendo da configuração da máquina, o componente pode passar por reconhecimento de visão. O sistema verifica a posição e a rotação antes da montagem.

Etapa 6: Movimento para a Posição da PCB

A cabeça viaja para as coordenadas de montagem programadas na placa de circuito impresso.

Etapa 7: Montagem Controlada

O eixo Z abaixa o componente para a altura de montagem definida. O movimento preciso é importante porque altura excessiva, altura insuficiente ou movimento instável podem afetar a qualidade da montagem.

Etapa 8: Liberação e Retorno

O componente é liberado e o eixo Z levanta o bico para o próximo ciclo.

Esta sequência é repetida continuamente. Portanto, a unidade Z deve fornecer resposta estável através de um número muito grande de ciclos de produção.

Relação Funcional com Outros Sistemas SMT

Uma unidade de eixo Z correta sozinha não pode compensar a seleção incorreta do bico, alimentadores danificados, vazamento de vácuo, suporte inadequado da PCB ou programação imprecisa. A produção confiável depende do sistema completo da máquina.

Diretrizes de Instalação

A instalação deve ser realizada por pessoal de manutenção SMT treinado.

Antes da Instalação

1. Pare a máquina de acordo com o procedimento de desligamento aprovado.
2. Desconecte a energia elétrica e siga os requisitos de bloqueio da instalação.
3. Registre os alarmes atuais da máquina e os sintomas operacionais.
4. Fotografe a posição de instalação original e o roteamento dos cabos.
5. Confirme se a etiqueta da unidade antiga é KLW-M71G5-00 ou uma referência de substituição aprovada.
6. Inspecione a unidade de substituição quanto a danos de transporte.
7. Compare conectores, pontos de montagem, comprimento do cabo e interfaces mecânicas.
8. Prepare ferramentas limpas e uma área de trabalho com proteção eletrostática.

Durante a Instalação

1. Evite puxar conectores pelo cabo.
2. Proteja conectores expostos contra poeira e contaminação.
3. Mantenha parafusos, arruelas, suportes e espaçadores em suas posições originais.
4. Não force a montagem no local de montagem.
5. Confirme o alinhamento mecânico antes de apertar os parafusos.
6. Passe os cabos longe de bordas afiadas e seções móveis.
7. Aperte o hardware de montagem de acordo com o procedimento de serviço da máquina.
8. Verifique novamente cada conexão antes de aplicar energia.

Após a Instalação

1. Execute a inicialização necessária da máquina.
2. Verifique se o eixo Z se move livremente e sem obstruções.
3. Execute o movimento em uma velocidade operacional segura ou reduzida.
4. Observe ruído, vibração, movimento do cabo e status do alarme.
5. Conclua a calibração relacionada à altura do bico e à cabeça.
6. Teste a captação usando componentes apropriados.
7. Verifique a altura de montagem em uma placa de teste controlada.
8. Aumente gradualmente a velocidade de produção após a verificação bem-sucedida.
9. Registre a data da substituição e os resultados da manutenção.

Processo de Inspeção e Controle de Qualidade

O teste funcional depende da condição do produto, plataforma de teste disponível e acordo de pedido. Compradores que necessitam de um relatório de teste específico ou vídeo operacional devem declarar o requisito antes de fazer o pedido.

Embalagem e Entrega

A unidade do eixo Z é uma montagem industrial de precisão e deve ser protegida contra impacto, umidade, poeira e danos ao conector durante o transporte.

Método de Embalagem Recomendado

Métodos de Envio Disponíveis

• Expresso DHL
• Expresso FedEx
• Expresso UPS
• Frete aéreo internacional
• Remessa consolidada
• Transportadora indicada pelo cliente
• Entrega em um armazém de carga doméstico

O custo de envio e o tempo de entrega dependem do destino, tamanho da embalagem, requisitos declarados e método de transporte selecionado.

Como Escolher a Unidade Correta do Eixo Z

Escolher uma substituição apenas com base na aparência do produto pode levar a uma compra incorreta. Montagens de motor SMT com aparência semelhante podem ter conectores, posições de montagem, parâmetros elétricos, requisitos de deslocamento ou aplicações de máquina diferentes.

Etapa 1: Verifique o Número Completo da Peça

Confirme se a etiqueta original mostra:

KLW-M71G5-00

Forneça também qualquer sufixo ou revisão exibida na etiqueta, como uma letra adicional ou referência “X”.

Etapa 2: Confirme o Modelo da Máquina

Forneça a identificação completa da máquina:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Outro modelo exato, quando aplicável

Etapa 3: Confirme o Número de Série da Máquina

Máquinas do mesmo modelo podem ter diferentes revisões de produção ou configurações de cabeça. O número de série melhora a verificação técnica.

Etapa 4: Confirme o Tipo de Cabeça

A mesma série de máquina de montagem pode usar cabeças diferentes. Uma foto da etiqueta de identificação da cabeça é recomendada.

Etapa 5: Compare os Conectores

Verifique:

• Quantidade de conectores
• Formato do conector
• Arranjo dos pinos
• Direção de saída do cabo
• Comprimento do cabo
• Mecanismo de travamento

Etapa 6: Compare as Interfaces Mecânicas

Verifique:

• Localização do furo de montagem
• Formato do suporte
• Arranjo do eixo e guia
• Perfil geral
• Posição do roteamento do cabo

Etapa 7: Forneça Fotos Claras do Produto

Fotos recomendadas incluem:

Etapa 8: Confirme a Condição do Produto

Escolha a opção de fornecimento necessária:

Etapa 9: Confirme a Garantia e os Testes

Peça ao fornecedor para declarar:

• Condição do produto
• Método de teste
• Período de garantia
• Requisitos de devolução
• Prazo de entrega
• Acessórios incluídos
• Método de embalagem

Informações de Pedido

Para uma cotação rápida e precisa, por favor, forneça os seguintes detalhes:

Fornecer informações completas reduz atrasos na cotação e ajuda a prevenir erros de compatibilidade.

Comparação com Peças Selecionadas Incorretamente

Alguns minutos gastos verificando a unidade original podem evitar tempo de inatividade significativo da máquina, custos de devolução e atrasos na produção.

Recomendações de Manutenção

Verificações Diárias

• Observe ruído anormal da cabeça.
• Verifique alarmes repetidos de captação ou montagem.
• Mantenha o interior da máquina limpo.
• Monitore colisões de bico e movimento incomum.
• Registre códigos de erro recorrentes.

Verificações Semanais

• Inspecione o roteamento visível dos cabos.
• Verifique se os conectores estão soltos.
• Revise dados repetidos de erro de captação.
• Inspecione a área da cabeça em busca de contaminação.
• Confirme que nenhuma vibração anormal está se desenvolvendo.

Manutenção Programada

• Siga o programa de manutenção da máquina.
• Verifique o mecanismo do eixo Z e as partes móveis associadas.
• Execute a calibração após o trabalho mecânico.
• Substitua bicos danificados e peças relacionadas desgastadas.
• Mantenha sobressalentes críticos do eixo Z armazenados adequadamente.

Armazenamento de Peças Sobressalentes

Perguntas Frequentes

1. O KLW-M71G5-00 é adequado para todas as máquinas Yamaha YSM10 e YSM20R?

Nem necessariamente. É comumente referenciado para equipamentos Yamaha YSM10 e YSM20-série, mas o tipo de cabeça, revisão da máquina, conectores e configuração do número de série podem diferir. Por favor, confirme a etiqueta original e forneça as informações da máquina antes de fazer o pedido.

2. Este produto é apenas um motor ou uma montagem completa do eixo Z?

O KLW-M71G5-00 é geralmente fornecido e identificado como uma Montagem de Unidade Z. Os componentes exatos incluídos podem variar de acordo com a condição do estoque, portanto, os clientes devem confirmar a configuração fornecida usando fotos atuais e detalhes da cotação.

3. A unidade pode resolver erros de captação e montagem?

Pode ajudar quando o erro é causado por movimento instável ou defeituoso do eixo Z. No entanto, erros de captação também podem resultar de bicos, alimentadores, vazamento de vácuo, apresentação de componentes, calibração, cabos, controladores ou configurações de programa incorretas.

4. Que informações são necessárias antes da cotação?

Por favor, forneça o número da peça, modelo da máquina, número de série, tipo de cabeça, quantidade necessária, condição de produto desejada, país de entrega e fotos claras da etiqueta da unidade original, conectores e estrutura de montagem.

5. A calibração é necessária após a substituição da unidade do eixo Z?

Sim. Após a substituição mecânica, técnicos qualificados devem concluir a inicialização necessária, verificação de movimento, calibração da altura do bico, teste de captação e verificação de montagem antes de retornar a máquina à produção em velocidade normal.

Entre em Contato Conosco

Procurando uma substituição confiável para o seu sistema de eixo Z da cabeça de montagem Yamaha YSM10 ou YSM20R?

Envie-nos as seguintes informações para confirmação técnica rápida e cotação:

• Número da peça: KLW-M71G5-00
• Modelo da máquina Yamaha
• Número de série da máquina
• Tipo de cabeça de montagem
• Quantidade necessária
• Condição preferida
• Foto da etiqueta da unidade original
• Fotos do conector e da montagem
• País e código postal de entrega

Apoiamos fábricas SMT globais, equipes de manutenção de equipamentos, fabricantes contratados, centros de reparo e distribuidores de peças sobressalentes industriais.

Entre em contato conosco hoje mesmo para:

• Confirmação de compatibilidade
• Disponibilidade de estoque atual
• Seleção da condição do produto
• Fotos de inspeção
• Informações de embalagem
• Cotação de frete
• Suporte para pedidos em massa
• Peças sobressalentes Yamaha SMT relacionadas
