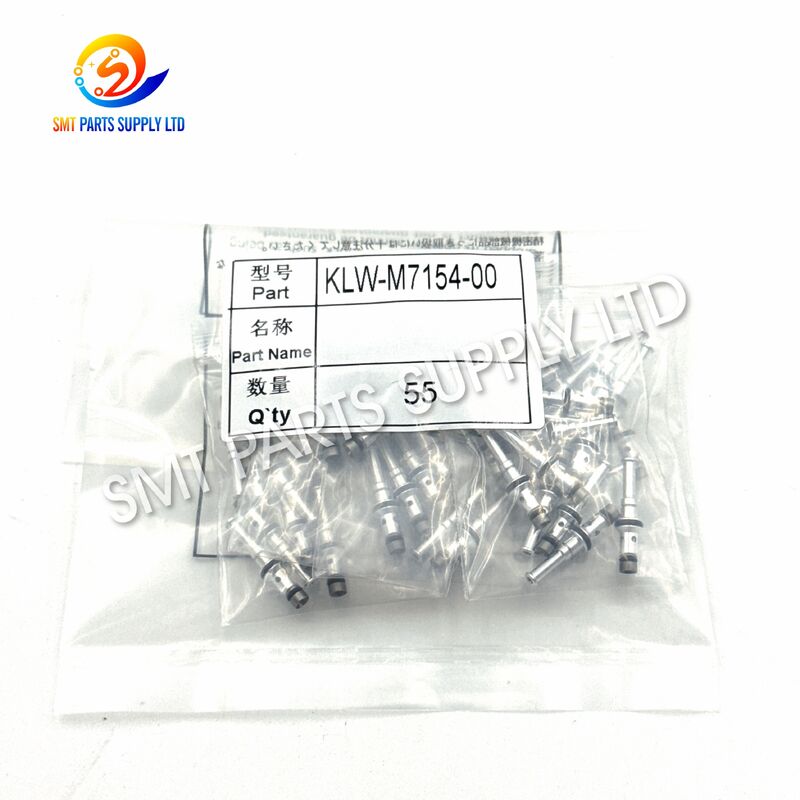

Yamaha KLW-M7154-00 BIT válvula de vácuo de núcleo de cobre para captação de componentes SMT em máquinas YSM10 YSM20 YSM20R

A válvula solenóide do gerador de vácuo com núcleo de cobre Yamaha KLW-M7154-00 BIT é um componente de controle pneumático compacto desenvolvido para aplicações de máquinas de colocação SMT YSM10, YSM20 e YSM20R compatíveis. Instalado no vácuo da máquina ou no sistema pneumático do cabeçote de colocação, ele auxilia no controle dos ciclos de sucção e liberação necessários para a coleta e colocação de componentes eletrônicos.

Durante a produção, o bocal de posicionamento deve gerar vácuo rapidamente, segurar cada componente com segurança durante o movimento do cabeçote e liberá-lo com precisão na posição programada da PCB. Uma válvula contaminada, desgastada, com vazamento ou de resposta lenta pode causar sucção instável, alarmes de falta de componentes, liberação retardada, quedas de componentes ou interrupções repetidas da máquina.

KLW-M7154-00 é adequado para manutenção preventiva, reparo urgente de equipamentos, manutenção de cabeçotes de colocação e estoque de peças sobressalentes. Antes de fazer o pedido, os clientes devem comparar o número completo da peça, marcação BIT, conector, disposição da porta pneumática, dimensões de montagem, modelo da máquina e fotografias originais dos componentes para garantir a configuração correta.

Problemas de captação de vácuo são problemas comuns de manutenção em equipamentos de posicionamento SMT. Entretanto, nem toda falha de pickup é causada por um bico danificado. A válvula do gerador de vácuo, o mecanismo de comutação solenóide, a tubulação pneumática, os filtros, os conectores, os sensores e a qualidade do ar comprimido podem influenciar o resultado.

Quando o KLW-M7154-00 fica contaminado, desgastado, restrito, eletricamente instável ou mecanicamente lento, o bocal de colocação pode não receber o nível de vácuo correto no momento necessário.

Uma válvula solenóide do gerador de vácuo deve ser inspecionada quando a máquina apresentar uma ou mais das seguintes condições:

• Alarmes frequentes de componentes ausentes.
• Sucção reduzida do bocal.
• Componentes caindo durante o movimento da cabeça.
• Componentes que permanecem presos ao bocal após a colocação.
• Liberação atrasada do componente.
• Desempenho de captação intermitente.
• Desempenho de vácuo diferente entre as posições da cabeça.
• Alarmes repetidos de vácuo ou pneumáticos.
• Ruído anormal de vazamento de ar.
• Aumento do consumo de ar comprimido.
• Mudança no desempenho da produção após operação prolongada.
• Falha no coletor continua após a limpeza do bico.
• A resposta do vácuo está se tornando mais lenta que o normal.
• Tempo de inatividade da máquina causado por repetidas reinicializações manuais.

Como vários componentes podem produzir sintomas semelhantes, os técnicos devem realizar uma inspeção sistemática antes de substituir a válvula.

Quando a inspeção confirmar que o componente de controle de vácuo existente está com defeito, substituí-lo por uma válvula KLW-M7154-00 corretamente compatível pode ajudar a restaurar o desempenho estável de sucção e liberação.

Uma válvula de vácuo corretamente selecionada e instalada pode ajudar:

• Restaure a sucção estável do bocal.
• Melhore a consistência de coleta de componentes.
• Reduza erros de componentes ausentes.
• Reduza a queda de componentes durante o movimento.
• Melhore a velocidade de resposta de sucção.
• Apoie a liberação precisa de componentes.
• Minimize paradas repetidas da máquina.
• Melhore a eficiência da manutenção do cabeçote de colocação.
• Reduza a substituição desnecessária de bicos.
• Melhore a utilização geral da linha.
• Apoie a produção consistente em alta velocidade.
• Reduza o tempo de reparo de emergência.
• Melhore o planejamento de manutenção de peças sobressalentes.
• Mantenha uma qualidade de posicionamento estável em longos ciclos de produção.

A substituição da válvula por si só não corrigirá falhas causadas por bicos bloqueados, filtros danificados, vazamentos nos tubos, pressão de ar comprimido instável, sensores defeituosos, problemas no painel de controle ou configurações incorretas da máquina. A inspeção completa do sistema continua essencial.

Componentes de vácuo semelhantes podem ter aparências externas quase idênticas ao usar diferentes tensões operacionais, conectores, suportes de montagem, direções das portas de ar, características de fluxo ou estruturas internas.

Antes de fazer um pedido, confirme todos os seguintes:

1. Número de peça completo: KLW-M7154-00.
2. Marcação do corpo BIT.
3. Modelo de máquina.
4. Tipo de cabeça de colocação.
5. Formato original do conector.
6. Arranjo de pinos do conector.
7. Número de portas pneumáticas.
8. Tamanho e direção da porta.
9. Posição do furo de montagem.
10. Dimensões gerais do produto.
11. Direção do cabo ou fio.
12. Configuração adicional de suporte.
13. Número de série da máquina, quando disponível.
14. Fotografias do componente removido.
15. Condição e quantidade necessária do produto.

As informações de compatibilidade são fornecidas como referência de compra. Revisões de máquinas, configurações de cabeçotes, especificações regionais e modificações anteriores podem criar diferenças entre equipamentos que usam o mesmo nome de modelo.

A válvula suporta a sequência pneumática necessária para que o bico selecione componentes eletrônicos de alimentadores de fita, bandejas, alimentadores de bastão ou outros sistemas de fornecimento de componentes.

Após a coleta, o vácuo estável mantém o componente enquanto o cabeçote de posicionamento se move. Na coordenada PCB programada, a válvula ajuda a liberar o vácuo para que o componente possa ser colocado na almofada de pasta de solda.

O KLW-M7154-00 pode ser usado durante a manutenção de cabeçotes de posicionamento compatíveis que apresentam sucção fraca, liberação retardada, vazamento de ar, vácuo intermitente ou alarmes de captação repetidos.

As fábricas que operam múltiplas máquinas YSM podem estocar válvulas confirmadas como peças de manutenção preventiva. A substituição planejada pode reduzir o risco de paradas inesperadas de produção.

Para linhas de produção onde o tempo de inatividade da máquina afeta diretamente os cronogramas de entrega, manter uma válvula sobressalente corretamente identificada pode reduzir o tempo de reparo.

A produção de alta mistura freqüentemente altera o tamanho, formato, peso e embalagem dos componentes. A resposta estável ao vácuo ajuda a manter um desempenho de captação confiável em diferentes produtos.

Os prestadores de serviços de fabricação de eletrônicos exigem equipamentos de posicionamento flexíveis para trocas frequentes de produção. Componentes pneumáticos confiáveis ​​suportam uma produção estável e reduzem interrupções inesperadas.

O componente pode suportar linhas SMT que produzem placas de controle para eletrodomésticos, produtos de comunicação, displays, dispositivos inteligentes e outros eletrônicos de consumo.

A produção de PCB automotiva requer controle de processo consistente e manutenção rastreável. A identificação correta das peças e os testes pós-substituição ajudam a apoiar procedimentos organizados de gerenciamento de equipamentos.

As aplicações adequadas incluem a produção de SMT para fontes de alimentação, controladores, módulos de automação, sensores industriais, instrumentação, equipamentos de segurança e sistemas de comunicação.

As empresas de manutenção podem usar o KLW-M7154-00 para reparo de máquinas do cliente, manutenção de cabeçotes de colocação, reforma de equipamentos e suporte de peças sobressalentes.

Os distribuidores de peças SMT podem estocar este modelo para clientes na Europa, América do Norte, Sudeste Asiático e outros mercados de fabricação de eletrônicos.

Ar comprimido limpo e seco entra no circuito pneumático da máquina. O ar deve passar pelo sistema correto de filtragem e regulação antes de chegar ao componente de controle de vácuo.

A máquina de colocação envia um comando elétrico de acordo com a sequência programada de coleta e colocação. A válvula deve responder no momento correto.

Após receber o sinal de controle, o mecanismo solenóide altera o caminho do fluxo de ar interno. Este processo de comutação controla o circuito de geração de vácuo.

O fluxo de ar através do sistema de vácuo cria pressão negativa no bocal de colocação. O bico entra em contato com o componente e o mantém por sucção.

A máquina pode usar detecção de pressão ou vácuo para confirmar que o componente foi selecionado corretamente. O desempenho instável da válvula pode resultar em uma confirmação malsucedida.

O cabeçote de posicionamento move o componente de sua posição de fornecimento em direção à PCB. O vácuo estável é necessário para evitar que o componente caia, se desloque, gire ou fique alinhado incorretamente.

Na coordenada de posicionamento programada, a máquina altera o sinal da válvula. O vácuo é liberado para que o componente se separe do bico.

Este processo se repete continuamente durante toda a produção. Mesmo um pequeno atraso de resposta pode afetar milhares de ciclos de colocação, tornando a condição da válvula importante para um desempenho de fabricação consistente.

A seleção correta reduz o risco de instalação, atrasos na produção e devoluções desnecessárias.

Para uma cotação precisa, forneça:

• Número da peça: KLW-M7154-00.
• Modelo da máquina: YSM10, YSM20 ou YSM20R.
• Tipo de cabeçote de posicionamento, quando disponível.
• Quantidade necessária.
• Condição necessária do produto.
• País de destino e código postal.
• Fotografias da válvula original.
• Imagem nítida da etiqueta do número da peça.
• Fotografias do conector e da porta pneumática.
• Qualquer necessidade de entrega urgente.
• Método de inspeção solicitado.
• Peças SMT adicionais necessárias na mesma remessa.

As fotografias devem ser fornecidas quando:

• A etiqueta original está danificada.
• Apenas parte do número do modelo é visível.
• A máquina foi modificada.
• O componente antigo possui um suporte adicional.
• A orientação do conector parece diferente.
• O comprador está comparando várias válvulas semelhantes.
• A máquina foi previamente reparada com uma peça de reposição.
• O número de série do equipamento não está disponível.
• A tensão operacional necessária é incerta.
• O cliente precisa de confirmação antes de um pedido em grandes quantidades.

A instalação deve ser concluída por pessoal de manutenção treinado da SMT.

• Pare a máquina de acordo com os procedimentos aprovados.
• Desconecte a fonte de alimentação principal.
• Isole a alimentação de ar comprimido.
• Libere a pressão pneumática restante.
• Registre a posição original da válvula.
• Fotografe todos os tubos e conectores.
• Confirme o número da peça de reposição.
• Prepare ferramentas limpas e adequadas.
• Proteja as portas pneumáticas abertas contra contaminação.
• Verifique se a configuração de substituição corresponde ao componente removido.

• Não puxe ou torça os fios elétricos.
• Não force o conector na posição.
• Confirme a conexão correta do tubo à porta.
• Mantenha as passagens de ar livres de poeira e óleo.
• Alinhe os orifícios de montagem antes de apertar os parafusos.
• Aperte os fixadores uniformemente.
• Evite torque de aperto excessivo.
• Não dobre nem aperte a tubulação pneumática.
• Confirme se a válvula não interfere nas peças móveis.
• Mantenha a direção de instalação original.

• Restaure gradualmente o fornecimento de ar comprimido.
• Verifique todas as juntas quanto a vazamentos.
• Restaure a energia e verifique o sinal de controle.
• Teste a comutação da válvula.
• Verifique o desempenho do vácuo do bico.
• Execute a verificação de coleta de componentes.
• Confirme a liberação normal do componente.
• Monitore a máquina em busca de alarmes.
• Conclua uma execução de produção experimental controlada.
• Registre a data da substituição e a posição da cabeça.

Não insira objetos metálicos pontiagudos nas portas da válvula. Não use produtos de limpeza inadequados. A desmontagem não autorizada pode danificar vedações internas, bobinas, molas ou passagens de ar de precisão.

Os procedimentos de inspeção disponíveis podem variar dependendo da condição do produto cotado.

Os clientes com padrões de inspeção específicos devem indicar os seus requisitos antes da confirmação do pedido.

O corpo da válvula, o conector e as portas pneumáticas requerem proteção adequada durante o transporte internacional.

1. Verifique a identificação do produto.
2. Proteja as portas pneumáticas expostas.
3. Coloque o componente em um saco protetor limpo.
4. Adicione proteção antiestática quando necessário.
5. Envolva a válvula com material de amortecimento.
6. Evite pressão direta no conector.
7. Coloque o produto em uma caixa interna resistente.
8. Adicione material resistente a choques ao redor da caixa interna.
9. Anexe uma etiqueta clara com o número da peça.
10. Sele a embalagem externa com segurança.

As opções de envio podem ser organizadas de acordo com a quantidade do pedido, destino, urgência de entrega, tamanho do pacote e preferência do cliente.

O modelo KLW-M7154-00 completo é usado para revisão de consultas, inspeção, embalagem e entrega.

Os clientes podem enviar informações da máquina, fotografias dos componentes originais, detalhes dos conectores, arranjos das portas pneumáticas e dimensões para comparação.

Adequado para substituição de emergência de peça única, demanda de manutenção regular ou compra de estoque em lote.

O produto destina-se à manutenção de equipamentos SMT, manutenção de cabeçotes de colocação, reparo de sistemas de vácuo e gerenciamento de peças sobressalentes.

A proteção individual ajuda a reduzir o risco de danos ao conector, à porta e ao corpo durante o transporte internacional.

Os clientes podem combinar a consulta da válvula com requisitos para alimentadores, bicos, filtros, sensores, motores, correias, cilindros, cabos, placas e outras peças de máquinas SMT.

KLW-M7154-00 é usado no sistema pneumático de controle de vácuo de máquinas de colocação SMT compatíveis. Ajuda a controlar a sucção e liberação do bocal durante a coleta, transporte e colocação de componentes eletrônicos.

A peça é comumente selecionada para aplicações YSM10, YSM20 e YSM20R. No entanto, as revisões da máquina e as configurações do cabeçote de colocação podem ser diferentes, portanto a válvula original, o conector, as portas, as dimensões e as informações da máquina devem ser confirmadas.

Forneça o número completo da peça, modelo da máquina, tipo de cabeçote, etiqueta da peça original, foto do conector, foto da porta pneumática, foto da posição de instalação, quantidade necessária e destino de entrega. A comparação física é fortemente recomendada.

Os possíveis sintomas incluem sucção fraca, erros de coleta intermitentes, quedas de componentes, liberação retardada, vácuo contínuo, vazamento de ar, ruído pneumático anormal, alarmes de vácuo repetidos ou interrupções de produção após a inspeção do bico e dos filtros.

Uma aparência semelhante não garante compatibilidade. Modelos diferentes podem usar tensões, características de fluxo de ar, conectores, dimensões de montagem, portas pneumáticas, suportes ou estruturas internas diferentes. Sempre confirme o número completo da peça e a configuração física.

Entre em contato com nossa equipe de vendas para saber a disponibilidade atual, preços, condições do produto, opções de inspeção, detalhes de embalagem e acordos de entrega internacional.

Para um orçamento rápido e preciso, forneça:

• Modelo do produto: KLW-M7154-00.
• Modelo da máquina e configuração do cabeçote.
• Quantidade necessária.
• Condição necessária do produto.
• País de destino e código postal.
• Fotografias nítidas do componente original.
• Detalhes do conector e da porta pneumática.
• Cronograma de entrega esperado.
• Documentação de inspeção necessária.
• Outras peças de máquinas SMT necessárias no mesmo pedido.

Nossa equipe analisará suas informações e fornecerá uma proposta de fornecimento apropriada com base no modelo confirmado, configuração, quantidade e requisitos de entrega.
